Антрад-9 Сверхширокополосная антенна / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Антрад-9

Тип:
Сверхширокополосная антенна

ТУ:


Краткое тех. описание:
Сверхширокополосная печатная Антрад-9 является высоконаправленной, малогабаритной

Цена Антрад-9:
Уточняйте по телефону или через обратную связь.

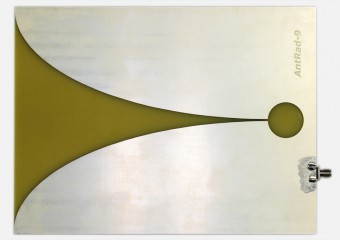

Сверхширокополосная антенна Антрад-9 0.95-3.3 ГГц

Сверхширокополосная антенна Антрад-3

Сверхширокополосная печатная Антрад-9 является высоконаправленной, малогабаритной.

Применение:

- в системах радиолокации и радиосвязи;
- в системах радиолокации и радиосвязи на основе сверхкоротких импульсов без несущей частоты (в том числе в биорадиолокации и георадарах);
- в системах передачи данных, использующих стандарты Wi-Fi, WiMAX, ZigBee.

Антенна Антрад-9 хорошо согласована и имеет коэффициент стоячей волны в широком диапазоне частот 0.95 - 3.3 ГГц менее 2.3. Кроме того, антенна имеет высокую направленность до 6,0 дБи и малые габаритные размеры.

Достоинство печатной антенны Антрад-9 - невысокая стоимость для такого класса антенн в условиях почти полного отсутствия аналогов на российском рынке.

Технические характеристики:

Тип антенны:

антенна Вивальди

Частотный диапазон:

0.95 - 3.3 ГГц

Коэффициент усиления:

до 6.0 дБи (на частоте 2.0 ГГц)

Импеданс антенны:

50 Ом

КСВ:

не более 2.3:1

Размеры антенны:

196 х 147 х 2 мм

Разъем:

SMA (MALE, FEMALE)

Материал:

FR4
