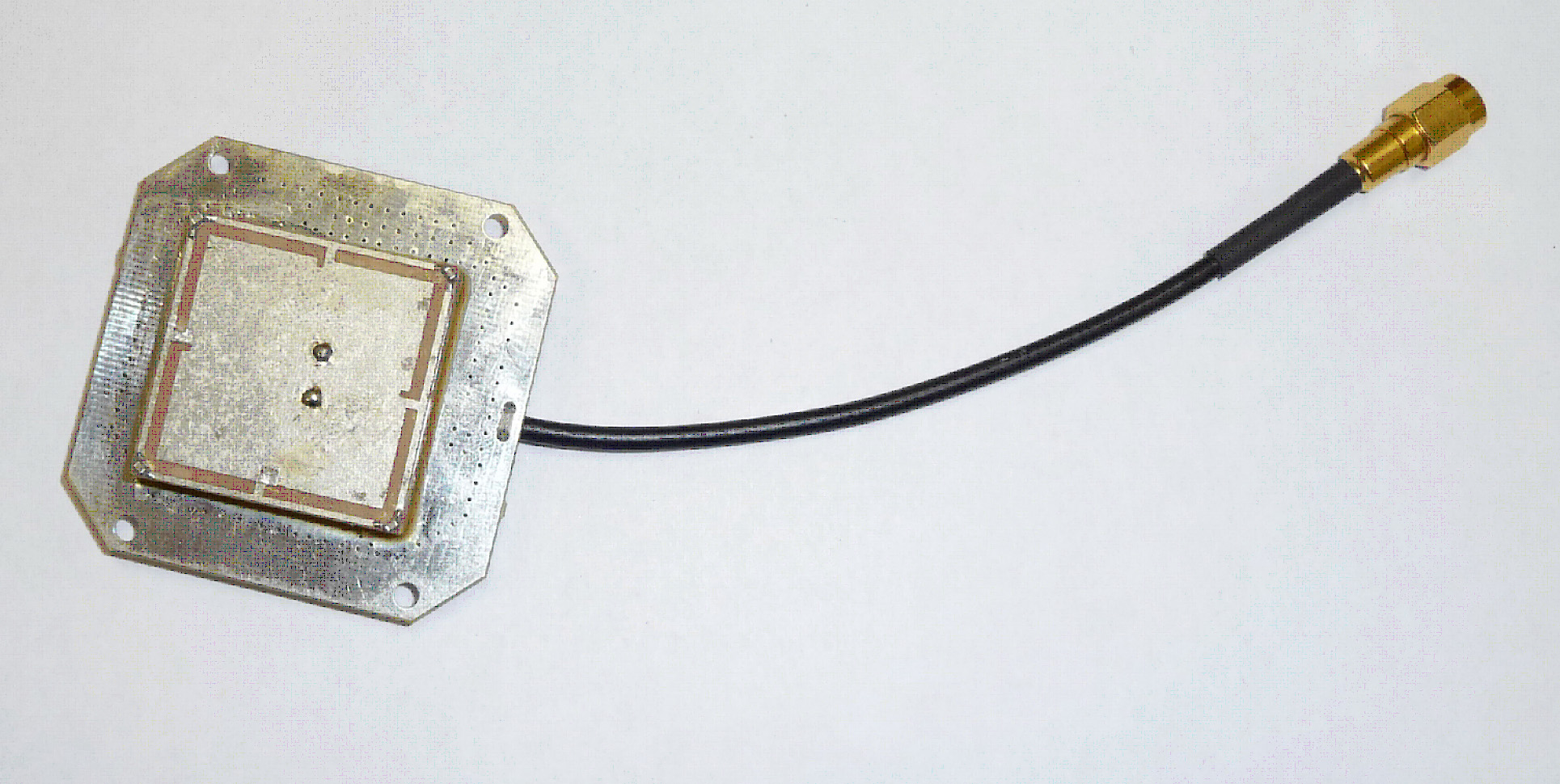

Антенна АСНП-4

Тип антенны: встраиваемая микрополосковая двухдиапазонная активная
Диапазоны частот, МГц L1 1571 – 1610,5 L2 1223,5 – 1253,8

КСВн выхода в диапазонах частот: ≤ 2,0
Коэффициент усиления антенны, дБи:
θ = 0° ≥ 0 (L1) 1,0 (L2)
θ < 60° ≥- 7 (L1) ≥ 0 (L2)
θ < 80° ≥ - 8 (L2)


Коэффициент эллиптичности, дБ:
θ < 50° ≤6(L1) ≤6(L2)

Коэффициент усиления МШУ, дБ: ≥ 30
Коэффициент шума МШУ, дБ: ≤ 4,0
Выходная мощность при компрессии усиления 1дБ, мВт: не менее 10
Напряжение питания, В*: от + 3,0 до + 5,5
Потребляемый ток, мА: ≤40
Диапазон рабочих температур: от - 50 °С до + 55 °С
Условия эксплуатации: группа 1.10 по ГОСТ РВ 20.39.304-98
Помехоустойчивость: по КТ-34-01
Масса, кг: 0,05
Габариты, мм: 50  50  11
Кабель: RG-174
Разъем выходной: SMA, MMCX, SMB, MCX (по выбору)
Тип крепления: винтовое, 4 винта М2,5
Область применения: носимый двухдиапазонный навигационный приемник ГЛОНАСС/GPS
