АСНМ-5 Антенна / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АСНМ-5

Тип:
Антенна

ТУ:


Краткое тех. описание:
В составе персонального приемника GPS/ГЛОНАСС

Цена АСНМ-5:
Уточняйте по телефону или через обратную связь.

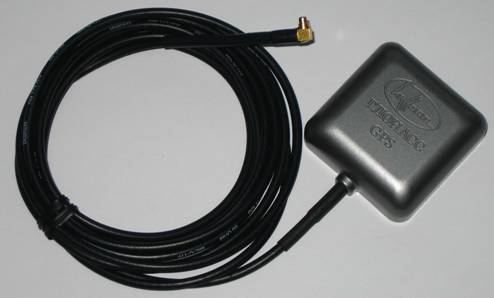

Антенна АСНМ-5

Технические харрактеристикиТип антенны: микрополосковая керамическая активная
Диапазоны частот, ГГц: 1,571 – 1,610
КСВН выхода в диапазонах частот: ≤ 1,5
Коэффициент усиления антенны, дБи:
Q=0° 2
Q<70° ≥ –1,5
Q<90° ≥ –5,5
Коэффициент эллиптичности, дБ: Q<60° ≤5,5
Коэффициент шума МШУ, дБ: ≤1,7
Коэффициент усиления МШУ, дБ: 26±1
Выходная мощность при компрессии усиления 1 дБ: не менее 10
Частотная избирательность, дБ:
F ≤ 1,52 ГГц > ≥40
F ≤ 1,65 ГГц > ≥30
F ≥ 1,68 ГГц > ≥40
Напряжение питания, В*: +3,0±0,3
Потребляемый ток, мА: 30
Диапазон рабочих температур: от –50°С до +55°С
Условия эксплуатации: группа 1.10по ГОСТ РВ20.39.304-98
Габариты, мм: 41,4×41,4×14
Масса, кг: 0,05
Кабель: RG 174, L=1–5 м
Разъём: SMA, SMB, MCX, MMCX(по требованию заказчика)
Тип крепления: магнитное

* - питание подводится по центральной жиле кабеля

Область применения
В составе персонального приемника GPS/ГЛОНАСС
