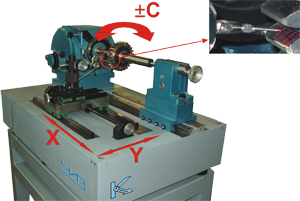

Прибор универсальный трёхкоординатный с ручным управлением
НИИК-484
Назначение:
Для измерения параметров червячных чистовых фрез классов точности АА, А, В и С
по ГОСТ 9324-80 по следующим параметрам: радиальное биение буртиков фрезы;
торцовое биение буртиков фрезы; радиальное биение по наружному диаметру фрезы;
наибольшая разность соседних окружных шагов; накопленная погрешность окружного
шага; передний угол; угол наклона стружечных канавок; отклонение направления
стружечных канавок; высота зуба; осевой шаг.
Прибор может использоваться для контроля зубчатых колёс, долбяков, шеверов и
других тел вращения со сложнопрофильными поверхностями.
Управление прибором, перемещение узлов осуществляет оператор, съем измерительной
информации, расчеты, оформление протоколов автоматизированы за счет
специализированного программного обеспечения.
Основные технические характеристики:
|
Диапазон контролируемых параметров, мм |
от 40 до 380 |
|
Цена деления индикатора SILVAC, мм |
0,001 |
|
Пределы измерения по оси X, мм |
от 0 до 250 |
|
Пределы измерения по оси Y, мм |
от 0 до 170 |
|
Габариты прибора не более, мм |
1000×630×500 |
|
Масса прибора НИИК-484 не более, кг |
470 |
|
Нормируемая погрешность измерения (±2 σ), мм |
±0,004 |
|
