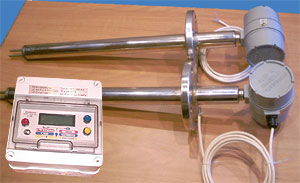

Расходомер газа массовый СУРГ
1.000 - Ех
НАЗНАЧЕНИЕ:
непрерывный контроль расхода газа на технологических установках, регистрация
суточного, недельного и месячного расхода на едином диспетчерском пункте и
непосредственно в операторной;
ПРИНЦИП ДЕЙСТВИЯ – термоанемометрический.
Диапазон измерения скоростей потока газа от 0,3 м/с до 30 м/с в стандартных
условиях, что соответствует для трубы диаметром 300мм расходам от 75 м3 /час
до 7500 м3/час.
|
Технические характеристики: Расходомер газа массовый СУРГ |
|
Диапазон измерения скоростей
потока газа, м/с |
0,3 - 30 |
|
Погрешность измерения |
±3% |
|
Температура рабочей среды, ˚С
|
-20 +150 |
|
Температура окружающей среды,
˚С |
-40 +50 |
|
Максимальное рабочее давление газа
в трубопроводе |
до 5 кгс/см2 (0,5МПа) |
|
Монтаж на трубопроводах с
внутренним диаметром, мм |
100-1000 |
|
Площадь перекрытия внутреннего
сечения трубы чувствительным элементом датчика, не более, см2
|
10 |
|
Питание |
220В (перем); 15 ВА(макс) |
|
Степень защиты модуля
измерительного |
IP 65 |
|
Степень защиты блока питания и
регистрации |
IP 55 |
|
Приборы устойчивы к воздействию
относительной влажности окружающего воздуха при +35˚С. |
95 ± 3% |
Прибор позволяет отображать на
дисплее: текущий объемный и массовый расход, температуру газа, а также архив
суммарного учета данных (объем суточного сброса (до 32 суток), помесячный (до
3-х месяцев)), объем залповых сбросов, отключение электроэнергии, график расхода
за последние 7 суток в виде столбчатой диаграммы.
Приборы устойчивы к воздействию относительной влажности окружающего воздуха 95
+/-3% при +35˚С.
Рабочее положение модуля измерительного на трубопроводе - любое, возможен монтаж
через задвижку.
Разрешение Госгортехнадзора на изготовление и применение - №РРС 04-5535
Взрывозащита по классу - 1ЕхdIIСТ3, Свидетельство № 2001.С223
СЕРТИФИКАТ об утверждении типа средств измерений RU.C.29.032.A № 9513
|
