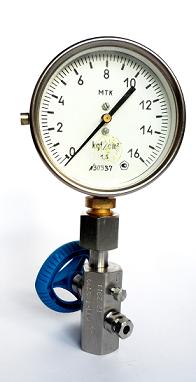

КПМ-3 создан для удобства при эксплуатации приборов измерения
давления и имеет полезные функции крайне необходимые
для правильной и надежной работы на объектах ЖКХ в
коммунальных сетях отапления и водоснабжения. КПМ-3
является вспомогательным устройством и упрощает монтаж,
демонтаж и переодическую поверку приборов давления, а
также выполняет функцию демпфира. С помощью этого

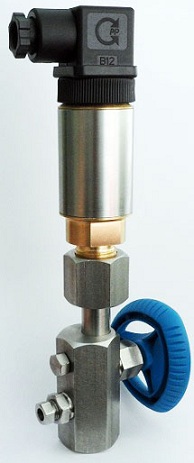

прибора можно откорректировать установленные датчики
давления.
Назначение
КПМ-3:
1. Упрощает монтаж и демонтаж приборов давления
выполняя функцию запорного вентиля, оснащен накидной
гайкой.
2. Защищает чувствительные элементы (межанизмы) приборов
давления от гидроударов.
3. Позволяет осуществить продувку магистрали после
монтажа исключая попадание механических загрязнений в
измерительные каналы прибора давления.
4. Имеет клапан сброса давления между основным вентилем
и прибором давления.
5. КПМ-3 позволяет проверить (откорректировать) значение
"0" прибора давления не производя его демонтаж с
магистрали.
6. Позоляет производить поверку прибора давления не
снимая прибор давления с магистрали.
7. Выполняет функцию демпфира.
Наличие этих функций в КПМ-3 реально экономит не
только Ваше время но и деньги!
Конструктивные особенности:
Модуль не выполняет функцию крана - регулятора потока
измеряемой среды, он выполняет функцию клапана между
измеряемой средой и рабочей камерой измерительного
прибора.
КМП-3 позволяет дренажировать импульсную линию и
подключать контрольное и метрологическое оборудование с
помощью накидной гайки.

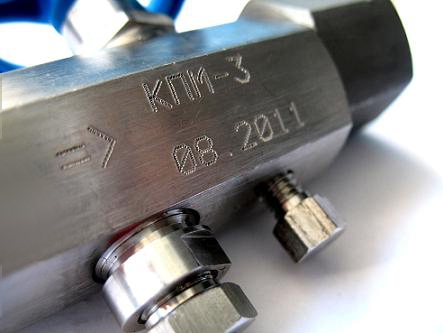

Все узлы КПМ-3, соприкасающиеся с рабочей жидкостью,
выполнены из высококачественной нержавеющей стали, что
обеспечивает длительное и надежное его использование. В
конструкции КПМ-3 предусмотрен дренажный (спускной)
клапан, необходимый при монтаже приборов давления, а
также продувочный клапан. Продувочный клапан
обеспечивает удаление механических загрязнений в канале
"Вход" при подключении, проведении ремонтных работ в
магистрали. Исключает попадание механических загрязнений
в измерительные каналы приборов давления.
Корпус КПМ-3 выполнен из монолитного нержавеющего
шестигранника сечением 27 мм.
Присоединительные размеры:

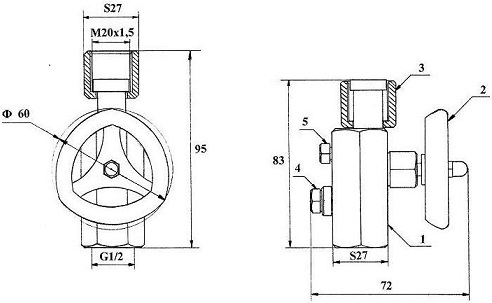

Рисунок 1.
1.Корпус.
2.Маховик основного вентиля.
3.Накидная гайка М20х1,5(G1/2).
4.Продувочный клапан.
5.Дренажный клапан.
Технические характеристики:
Рабочее давление 5,0 МПа.
Рабочая среда: холодная вода, горячая вода.
Рабочая температура -50 +130.
Кран имеет штуцер с внутренней резьбой G 1/2 и накидную
гайку с резьбой М 20х1,5(G1/2). (Рис.1)
Вес 400 грамм.
Материал нержавеющая сталь 12х18н10.
Класс герметичности А по ГОСТ 9544-93.
Гарантия 3 года.
Срок службы 15 лет.
Последовательность работ при
монтаже прибора давления.
1. Перед началом работ необходимо
убедиться, что основной вентиль, продувочный клапан
сброса и дренажный клапан находится в закрытом
состоянии.
2. КМП 3 устанавливается на магистраль давления с
помощью резьбового присоединения G1/2
(Вход).
3. Осуществить продувку, для чего в продувочном клапане
необходимо выкрутить втулку на 4 - 5 оборотов для
обеспечения максимальной пропускной способности
продувочного клапана. После продувки необходимо ввернуть
втулку клапана в исходное положение и затянуть ее с
усилием достаточным для обеспечения герметичности КМП 3.
4.
Если измеряемая среда жидкость необходимо: отвернуть
основной вентиль до появления рабочей жидкости на уровне
уплотнительного элемента в выходе модуля.
5. Установить прибор давления на штуцер
выхода под максимально удобным углом и зафиксировать его
накидной гайкой «3».
6. Открыть основной вентиль. Убедиться в герметичности
соединений.
Демонтаж прибора давления.
1. Перекрыть основной вентиль.
2. Отвернуть дренажный клапан для сброса давления
подведенного к прибору.
3. Отвернуть накидную гайку «3».
4. Снять прибор давления.
