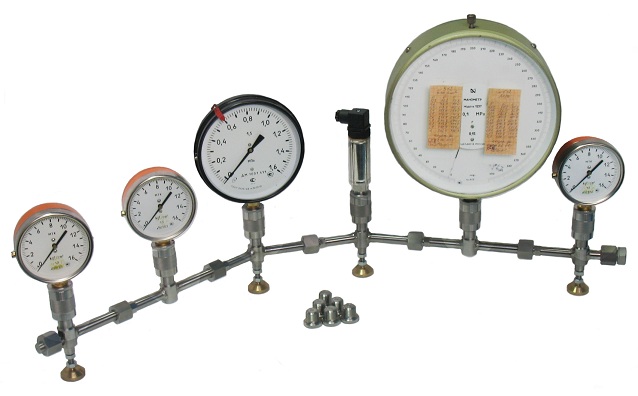

Коллектор самоподжимной КС-6, КС-4, КС-3

Назначение:
Коллектор серии КС предназначен для присоединения к одной магистральной линии и распределения рабочей среды одинакового давления по «потребителям». При этом под «потребителем» понимается отдельный датчик давления (манометр). Цифра стоящая после наименования определяет количество одновременно подключаемых «потребителей» (пример КС4 – четыре потребителя). Каждый «потребитель» подключается самоподжимным патроном без использования гаечного ключа, усилием руки. С двух сторон коллектора имеются штуцера для подключения задаваемого давления. Самоподжимные патроны имеют заглушки. Основная область применения коллектора – в качестве вспомогательного устройства при поверке в органах государственной метрологической службы и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерения давления.

Технитеские характеристики КС6 (КС4):
Максимальное давление 30 Мпа.
Рабочее давление 25 Мпа.
Колличество «потребителей»: 6, 4, 3 шт.
Расстояние между штуцерами 160, 160, 300 мм.
Резьбовое присоединение: М20х1,5.
Материал: 12Х18Н10Т или AISI304.
Длинна не более: 980 (650) мм.
Ширина: 300 (200) мм.
Вес: 6,5 (4,0) кг.
Срок службы: 15 лет.

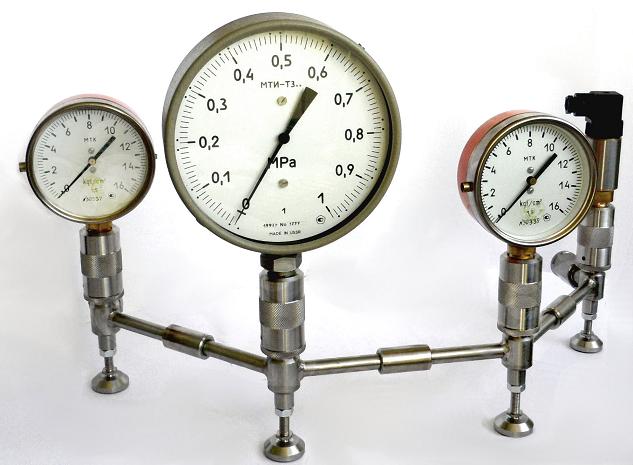

Коллектор КС-4

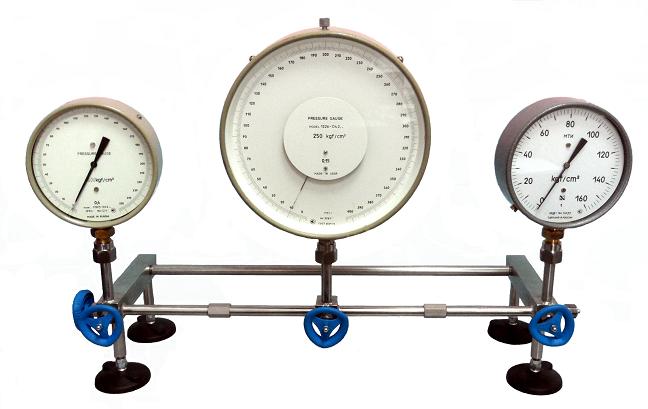

Коллектор КС-3 с отсечкой на каждый штуцер и клапаном сброса.
Расстояние между штуцерами 300 мм.
