ЭЦРТ Электронные регуляторы температуры / Измерения температур, разности температур, параметров тепловых потоков / Теплофизические и температурные измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЭЦРТ

Тип:
Электронные регуляторы температуры

ТУ:


Краткое тех. описание:
Электронные цифровые регуляторы температуры (ЭЦРТ) предназначены для автоматического регулирования температуры в составе различных теплоустановок

Цена ЭЦРТ:
Уточняйте по телефону или через обратную связь.

Электронные регуляторы температуры ЭЦРТ

Предлагаем Вашему вниманию электронные цифровые регуляторы температуры (ЭЦРТ) предназначенные для автоматического регулирования температуры в составе различных теплоустановок.
ЭЦРТ применяются совместно с датчиками и исполнительными устройствами (типа контакторов или магнитных пускателей), образуя замкнутую динамическую систему автоматического регулирования.
Главная особенность регулятора - это использование цифровых датчиков температуры фирмы DALLAS SEMICONDUCTORS (США), которые не требуют калибровки, могут подключаться к обычной двухпроводной линии длиной до 30 м и обеспечивают точность измерения температуры до 0,5 оС. Значение температуры в виде двоичного кода передается по двухпроводному последовательному интерфейсу в контроллер.

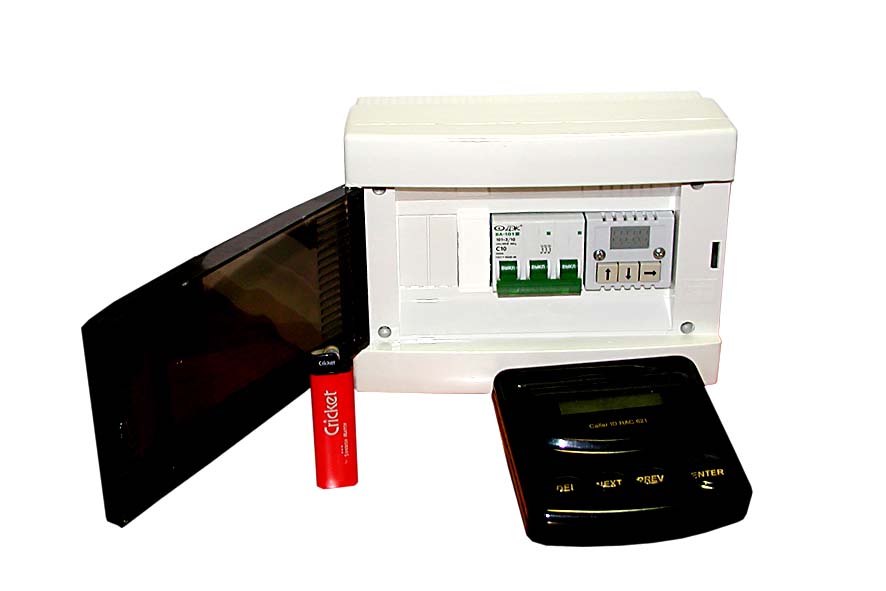

Для котельных установок , а также для теплоустановок типа "теплый пол", ЭЦРТ состоит из двух датчиков температуры и электрического шкафа с полупрозрачной крышкой, включающего в себя цифровой блок управления (контроллер), электромагнитный контактор или магнитный пускатель, автомат защиты и клеммник.
Гибкая конфигурация ЭЦРТ позволяет также установку таймера для регулирования температуры с привязкой ко времени суток и дню недели с точностью до одного часа по двум уставкам температуры.
Для теплоустановок типа "сауна" ЭЦРТ включает один датчик, а также таймер отключения обогрева через определенный интервал времени непрерывной работы (обычно 6 часов).
Используемая в контроллере микросхема позволяет программировать любой алгоритм работы теплоустановки.
Мощность подключаемой нагрузки определяется типов контакторов и составляет для стандартных вариантов ЭЦРТ от 3 до 25 кВт.
В настоящее время разрабатывается вариант регуляторов температуры с управлением через сотовый телефон (в виде СМС-сообщений). В этом варианте появится возможность оперативного изменения температурных уставок, а также просмотр текущих значений температуры помещения, температур воды на входе и выходе из котла, температурных уставок, диагностики работы отопительного оборудования и т.п.

Терморегуляторы серии ГЭКК в полной комплектации для электродных и ТЭ новых котлов

Наименование

Мощность нагрузки, кВт

Назначение

ЭЦРТ ГЭКК-10/3

3-ф, 6 кВт

Отопительные электрокотлы, теплоустановки типа "Теплый пол" и т.п..
В комплекте два датчика температуры.



ЭЦРТ ГЭКК-16/1

1-ф, 3 кВт

ЭЦРТ ГЭКК-16/3

3-ф, 9 кВт

ЭЦРТ ГЭКК-20/3

3-ф, 12 кВт

ЭЦРТ ГЭКК-25/3

3-ф, 15 кВт

ЭЦРТ ГЭКК-32/1

1-ф, 6 кВт

ЭЦРТ ГЭКК-40/1

1-ф, 9 кВт

ЭЦРТ ГЭКК-40/3

3-ф, 25 кВт

ЭЦРТ ГЭКК-ДУ GSM



ЭЦРТ ГЭКК-10/3 ЦСУ
ЭЦРТ ГЭКК-16/3 ЦСУ
ЭЦРТ ГЭКК-20/3 ЦСУ
ЭЦРТ ГЭКК-25/3 ЦСУ
ЭЦРТ ГЭКК-40/1 ЦСУ
ЭЦРТ ГЭКК-63/3 ЦСУ
ЭЦРТ ГЭКК-60/3 ЦСУ
ЭЦРТ ГЭКК-2436 П

датчик

Цифровой датчик температуры DS 2436 , смонтированный в пластмассовой коробке для настенного монтажа
ЭЦРТ ГЭКК-2436 М

датчик

Цифровой датчик температуры DS 2436 , смонтированный в металлической гильзе для монтажа на трубу

Терморегуляторы серии ГЭКК в полной комплектации для саун

Наименование

Мощность нагрузки, кВт

Назначение

ЭЦРТ ГЭКК-10/3 С

3-ф, 6 кВт

Для саун. Регулирование температуры до 125 оС. Защита от перегрева;
Регулятор температуры для инфракрасных электрических обогревателей, тепловых завес и пушек, других обогревателей.
В комплекте один датчик температуры .
ЭЦРТ ГЭКК-16/1 С

1-ф, 3 кВт

ЭЦРТ ГЭКК-16/3 С

3-ф, 9 кВт

ЭЦРТ ГЭКК-20/3 С

3-ф, 12 кВт

ЭЦРТ ГЭКК-25/3 С

3-ф, 15 кВт

ЭЦРТ ГЭКК-32/1 С

1-ф, 6 кВт

ЭЦРТ ГЭКК-40/1 С

1-ф, 9 кВт

ЭЦРТ ГЭКК-40/3 С

3-ф, 25 кВт

ЭЦРТ ГЭКК-2436

датчик

Цифровой датчик температуры DS 2436 , смонтированный в термоусадочной трубке

Контроллеры серии ГЭКК

Наименование

Назначение

ЭЦРТ ГЭКК-3П Регулирование температуры по двум уставкам. Выход на нагрузку 1А 220В (магнитный пускатель), имеет 3-х значный светодиодный индикатор, 3 кнопки управления, 3 входа для датчиков, пластиковый корпус на DIN-рейку, ширина корпуса 3 DIN (52,5 мм)
ЭЦРТ ГЭКК-3К Регулирование температуры по двум уставкам. Выход на нагрузку 300 мА 27В (контактор) , имеет 3-х значный светодиодный индикатор, 3 кнопки управления, 3 входа для датчиков, пластиковый корпус на DIN-рейку, ширина корпуса 3 DIN (52,5 мм)
ЭЦРТ ГЭКК-4П Регулирование температуры по двум уставкам. Выход на нагрузку 1А 220В (магнитный пускатель), имеет 4-х значный светодиодный индикатор, 4 кнопки управления, 3 входа для датчиков,таймер-часы, пластиковый корпус на DIN-рейку, ширина корпуса 4 DIN (70 мм)
ЭЦРТ ГЭКК-4К Регулирование температуры по двум уставкам. Выход на нагрузку 300 мА 27В (контактор), имеет 4-х значный светодиодный индикатор, 4 кнопки управления, 3 входа для датчиков, таймер-часы, пластиковый корпус на DIN-рейку, ширина корпуса 4 DIN (70 мм)
ЭЦРТ ГЭКК-321 Контроллер температуры. 3 кнопки управления, 2 датчика, 1 выход, 3-х значный светодиодный индикатор
ЭЦРТ ГЭКК-324 Контроллер температуры. 3 кнопки управления, 2 датчика, 4 выхода, 3-х значный светодиодный индикатор
ЭЦРТ ГЭКК-3АС Контроллер температуры. 3 кнопки управления , 2 датчика, измерение тока, 1 выход, 3-х значный светодиодный индикатор

Электронные регуляторы температуры ЭЦРТ

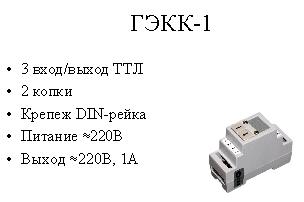

ГЭКК-1

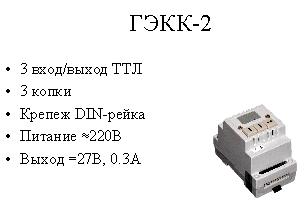

ГЭКК-2

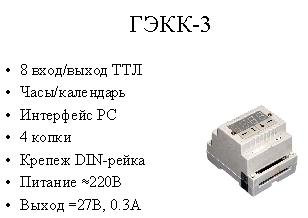

ГЭКК-3
