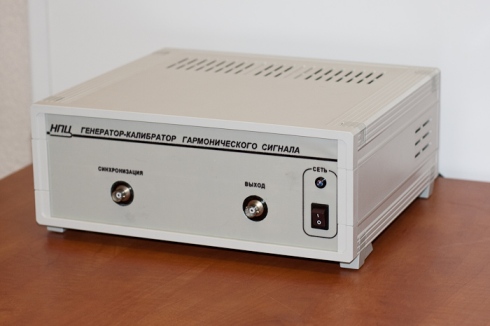

Генератор-калибратор гармонического сигнала
Предназначен для генерации гармонических
сигналов с заданным спектральным составом. Устройство позволяет работать
в двух режимах:
А) синтез гармонического сигнала с
заданным значением Кг;
Б) синтез чистого синусоидального
сигнала.
Устойчивость к климатическим и механическим воздействиям: группа 1.1 УХЛ
ГОСТ РВ 20.39.304.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (при
нагрузке 600 Ом)
|
Диапазон частот
первой гармоники в режиме воспроизведения Кг, кГц |
0,001 … 200 |
|
Диапазон
воспроизводимых значений Кг, %
Минимальный шаг
воспроизводимых значений Кг, % |
0,001 … 100
0,001 |
|
Пределы
допускаемой абсолютной погрешности воспроизведения Кг в
частотном и динамическом диапазонах , % |
от 0,0003 до 1
% |
|
Точность
установки частоты первой гармоники, Гц |
0.024 |
|
Диапазон
выходного напряжения, В |
0 … 10 |
|
Питание от сети
переменного тока 220 В, 50 Гц |
|
|
потребляемая
мощность |
20 |
|
Габаритные
размеры, мм, не более |
300 х 260 х 120 |
|
Масса, кг, не
более
Заменяет
приборы: СК6-10, СК6-13,
СК6-18, СК6-19, К2С-57,
К2С-84 |
5 |
|
