ОКБ Клапан обратный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ОКБ

Тип:
Клапан обратный

ТУ:


Краткое тех. описание:
Клапан обратный ОКБ предназначен для использования при бурении нефтяных и газовых скважин. Он автоматически перекрывает и герметизирует трубный канал бурильного инструмента.

Цена ОКБ:
Уточняйте по телефону или через обратную связь.

Клапан обратный ОКБ

Основные сведения:

Клапан обратный ОКБ предназначен для использования при бурении нефтяных и газовых скважин. Он автоматически перекрывает и герметизирует трубный канал бурильного инструмента.

технические характеристики:

Параметры

ОКБ-95-10

ОКБ-105-10

ОКБ-127-20

ОКБ-172-35

ОКБ-195-35

ОКБ-240-35

Рабочее давление, кгс/см2 (МПа)

150 (15)

Рабочая среда

нефть, газ, вода, раствор СаСН2, буровые растворы

Расход рабочей жидкости, л/с

10

10

20

35

35

35

Температура рабочей среды, 0С

150

Давление открытия, кгс/см2 (МПа)

3 (0,3)

Присоединительные резьбы
по ГОСТ Р 50864-96

М3 - 73
НЗ - 73

МЗ - 88
Н3 - 88

М3 - 102
НЗ - 102

М3 - 147
НЗ - 147

М3 - 147
НЗ - 147

М3 - 171
НЗ - 171

Габаритные размеры, мм:
диаметр
длина


95
340


105
370


127
430


172
420


195
420


203
440

Масса, кг, не более













Примечание: по желанию заказчика типоразмеры присоединительных резьб могут быть изменены.

устройство и принцип работы клапана:

Клапан представляет собой стальной цилиндрический корпус, на концах которого выполнена резьба для монтажа его в канал бурильного инструмента. Внутри корпуса установлена пара "седло-шарик", выполненная из твердого сплава.
Седло клапанной пары закреплено в корпусе клапана посредством винта с применением герметика. Шарик поджат к седлу пружиной, которая свободным концом упирается в решетку.
Для герметизации в конструкции используются уплотнительные резиновые кольца.
Втулка, при закрытии клапана, позволяет шарику плавно садится на седло.
При работе бурильного инструмента, буровой раствор, подающийся под давлением, открывает клапан, прижимая шарик к решетке.
При остановке бурильного инструмента, пружина прижимает шарик к седлу и обеспечивает надежную герметизацию, предотвращая возможные выбросы газа, нефти или растворов через бурильные и насоснокомпресорные трубы, зашламовывания забойных двигателей.

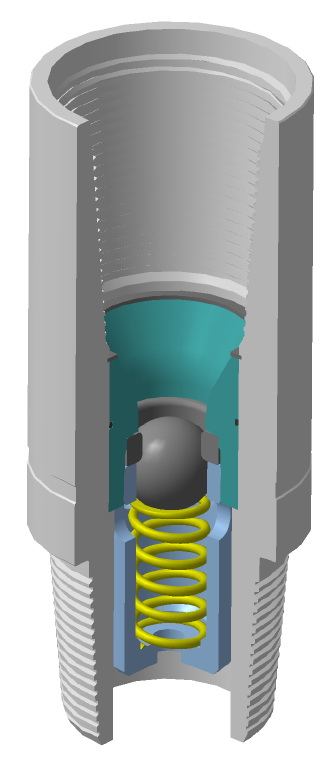

Клапан обратный ОКБ

Заказать ОКБ Клапан обратный

Тел.(4812)386407, 386663, 387597. Факс(4812)385745
E-mail: mail@tdgears.ru
