Преобразователь импульсных магнитных полей
высоковольтных линий электропередачи измерительный ИП ЭМП ВЛЭП
Преобразователь импульсных магнитных полей высоковольтных линий
электропередачи предназначен для измерения амплитудно-временных параметров
импульсных магнитных полей.
Преобразователь импульсных магнитных полей высоковольтных линий
электропередачи предназначен для измерения амплитудно-временных параметров

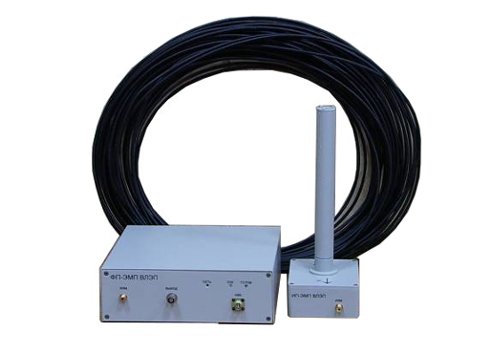

импульсных магнитных полей. ИП состоит из первичного измерительного
преобразователя (ПИП), блока фотоприемника и оптической линии связи.
|
Технические характеристики |
|
|
|
Амплитудный диапазон измеряемых импульсов
напряженности магнитного поля ИП положительной и отрицательной
полярностей, кА/м |
0,1 ÷ 4 |
|
|
|
Коэффициент преобразования ИП для
положительной и отрицательной полярностей выходного сигнала,
В/(А/м) |
10-3 ÷ 10-4 |
|
|
|
Пределы допускаемого значения погрешности
измерения коэффициента преобразования, % |
±10 |
|
|
|
Время нарастания переходной характеристики ИП
между уровнями 0,1-0,9 от установившегося значения, мкс |
250 ÷ 400 |
|
|
|
Длительность переходной характеристики по
уровню 0,5 от установившегося значения, с |
1,5 ÷ 2,5 |
|
|
|
Время непрерывной работы, час, не менее |
4 |
|
|
