Описание
Технические данные

Наименование:
ЗЗУ-3, ЗЗУ-4, ЗЗУ-6, ЗЗУ-7

Тип:
Устройства запально-защитные

ТУ:
–

Краткое тех. описание:
Устройства запально-защитные (ЗЗУ) предназначены для дистанционного розжига горелок, работающих на жидком и газообразном топливе, а также для контроля за наличием пламени в топках котлоагрегатов

Цена ЗЗУ-3, ЗЗУ-4, ЗЗУ-6...:
Уточняйте по телефону или через обратную связь.

Устройства запально-защитные (ЗЗУ)

Устройства запально-защитные (ЗЗУ) предназначены для дистанционного розжига горелок, работающих на жидком и газообразном топливе, а также для контроля за наличием пламени в топках котлоагрегатов. ЗЗУ включается в общую схему автоматики котла или работает самостоятельно.

Модификации ЗЗУ приведены в таблице №1, основные параметры и характеристики ЗЗУ в таблице №2, варианты комплектации в таблице №3.

Изделия сертифицированы

Таблица 1. Типы ЗЗУ

тип	Принцип контроля наличия пламени
33У-3	Контроль запального факела при помощи ионизационного датчика.
33У-4	Раздельный контроль основного и запального факелов при помощи фото и ионизационного датчиков.
33У-6	Совместный контроль основного и запального факелов при помощи фотодатчика.
33У-7	Контроль наличия пламени в топке при помощи фотодатчика.

Таблица 2. Основные параметры и характеристики ЗЗУ

№	Наименование показателей	Значение
1	Напряжение питания (50 Гц), В	220+0.22-0.33
2	Продолжительность включений источника высокого напряжения за время 1 мин., %:	25
3	Присоединительное давление газа, кПа, не более	400
4	Расход газа, кг/ч, не более	8
5	Длина факела запальника при максимальной тепловой мощности, мм, не менее	800
6	Время срабатывания устройства контроля (сигнализатор горения и соответствующий датчик) , секунд, не более - при появлении факела - при погасании факела	1 2
7	Топливо	Газ природный ГОСТ 5542-87 Газ сжиженный ГОСТ 20448-90
8	Масса отдельных узлов, кг, не более: - запальника длиной 1000 мм - ионизационного датчика (для запальника L=1000 мм) -сигнализатора горения - источника высокого напряжения - фотодатчика	2,2 1,8 2,0 0,25 0,8

Таблица 3. Варианты комплектации ЗЗУ

Сборочная единица	ЗЗУ-3	ЗЗУ-4	ЗЗУ-6	ЗЗУ-7
Ствол запальника	1	1	1	2
Сигнализатор горения	1	2	1	1
Фотодатчик	-	1	1	2
Источник высокого напряжения	1	1	1	2
Датчик ионизационный	1	1	-	-
Клапан электромагнитный	1	1	1	2
Фланец исп. 1	-	-	1	2
Фланец исп. 2	-	1	-	-
Фланец исп. 3	1	-	-	-
Хомут	1 - 4*	1 - 4*	-	-
*- в зависимости от длины запальника

Оптимальный расход газа для запальника должен быть в пределах 1,5...4 кг/час, расходная характеристика запальника, в зависимости от давления газа и диаметра дроссельной шайбы, приведена на диаграмме "Расходные характеристики запальника".

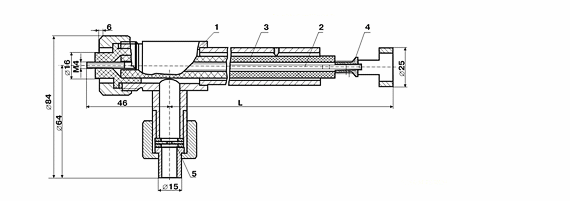

Запальник

1. Корпус; 2. Электрод центральный; 3. Изолятор керамический; 4. Электрод; 5. Шайба дроссельная

* - Запальники изготавливают длиной (L): 350, 500, 700, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000 мм
** - При использовании ИВН-2 применить переходник (навинчивающийся на центральный электрод запальника)

Схема установки переходника на запальник

1. ИВН-2;
2. Переходник;
3. Запальник

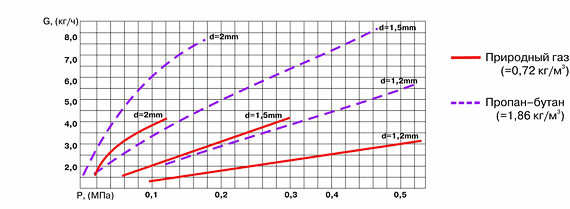

Расходные характеристики запальника

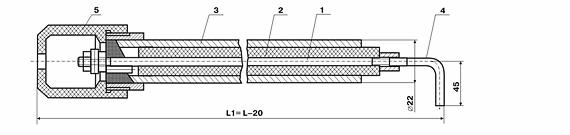

Ионизационный датчик

1. Стержень; 2. Изолятор керамический; 3. Ствол; 4. Электрод; 5. Колпак

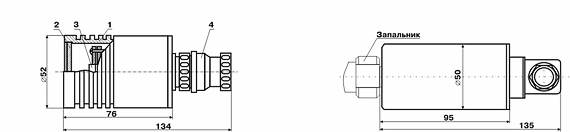

Фотодатчик

Источник высокого напряжения ИВН-3

1. Корпус; 2. Стекло; 3. Фото резистор;
4. Разъем

Габаритные и установочные размеры сигнализатора горения.

Фланец, исполнение 1
(для установки запальника).

Фланец, исполнение 2
(для установки запальника с
ионизационным датчиком).

Фланец,исполнение 3
(для установки запальника с
ионизационным датчиком
для котлов под наддувом).

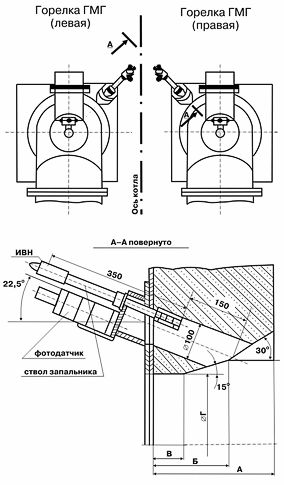

Схема установки ЗЗУ-7 с горелками ГМГм на котлы ДКВр.

Типоразмер котла	Типоразмер горелки	Количество горелок	А	Б	В	Г
ДКВр-2,5-13	ГМГ 1,5м	2	250	123	50	250
ДКВр-4-13	ГМГ-2м	2	250	150	60	270
ДКВр-6,5-13	ГМГ-4м	2	320	200	80	380
ДКВр-10-13	ГМГ-5м	2	320	200	80	380
