Контрольно-измерительный комплекс для узла
ведомого вала редуктора ВБА 32/2 модель БВ-9287
Предназначен для измерения
геометрических параметров, допускового контроля
и подбора (по заданным характеристикам посадок)
деталей узла ведомого вала при ремонте редуктора
типа ВБА 32/2 привода генератора пассажирских
ваго-нов в условиях пассажирских вагонных депо.
Технические характеристики

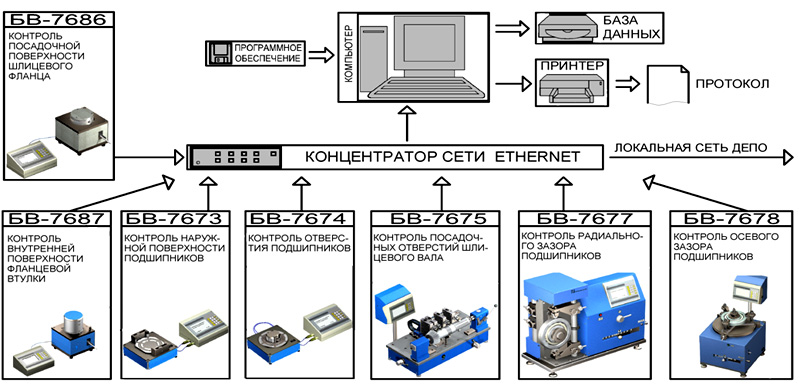

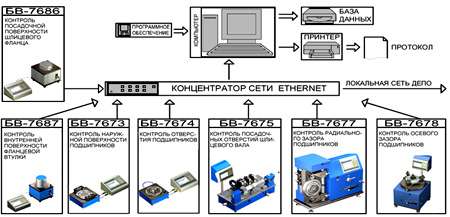

Состав комплекса:
- прибор для контроля наружной поверхности
подшипников;
- прибор для контроля отверстия
подшипников;
- прибор для контроля посадочных
поверхностей шлицевого вала;
- прибор для контроля радиального зазора
подшипников;
- прибор для контроля осевого зазора
подшипников;
- установка для выпрессовки и запрессовки
узла ведомого вала;
- персональный компьютер с принтером и
сетевым оборудованием.
Контролируемые параметры:
- размеры и форма посадочных поверхностей
подшипников и щлицевого вала;
- радиальные и осевые внутренние зазоры
подшипников;
- натяги в посадках подшипников и шлицевом
соединении.
Функциональные возможности:
- механизация сборочно-разборочных работ
при ремонте узла ведомого вала;
- получение от каждого прибора по
локальной сети и сохранение в базе дан-ных
результатов измерения и допускового контроля
деталей;
- ввод оператором в базу данных служебной
информации, а также результатов измерения,
полученных посредством других контрольно
измерительных средств;
- подбор деталей по характеристикам
образуемых ими посадок;
- управление базой данных;
- протоколирование результатов контроля.
Характеристики локальной сети:
- тип интерфейса — Ethernet
- скорость передачи данных, Мбит/с — 10
- топология — радиальная (звезда)
- длина сегмента, м — до 100
Характеристики программного обеспечения:
- операционная система — Windows
- язык программы СУБД — SQL
- тип базы данных — реляционная
Время готовности к работе, мин — 7
Полный средний срок службы, лет — 6
Максимальная потребляемая мощность, кВт — 2
|
