Наименование:
БВ-9272

Тип:
Комплекс для контроля параметров колесных пар

ТУ:


Краткое тех. описание:
Предназначен для контроля линейных размеров колесных пар с роликовыми подшипниками для вагонов магистральных железных дорог колеи 1520 (1524) мм

Цена БВ-9272:
Уточняйте по телефону или через обратную связь.

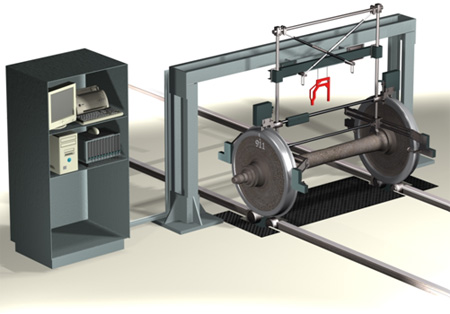

Комплекс для контроля параметров колесных пар БВ-9272

Предназначен для контроля линейных размеров колесных пар с роликовыми подшипниками для вагонов магистральных железных дорог колеи 1520 (1524) мм.

Контрольные устройства комплекса монтируются на станине, колесная пара устанавливается на приводные ролики. После базирования колесная пара поворачивается на 1-1,1 об. Результаты выводятся в текстовой и графической форме и заносятся в память. Станина и ролики изготавливаются заказчиком.

БВ-9272

Технические характеристики

Контролируемые изделия: колесная пара РУ1-950 ГОСТ 4835-803
колесная пара РУ1Ш-950 ГОСТ 4835-803
Принцип действия индуктивный
Диапазоны контролируемых параметров:
расстояние между внутренними гранями ободов колес, мм 1437 ÷ 1443
разность расстояний между внутренними гранями ободов колес, мм, не более 2
диаметр колес по кругу катания, мм 848 ÷ 964
разность диаметров по кругу катания колес, посаженных на одну ось, мм, не более 1
овальность по кругу катания, мм, не более 1
диаметр средней части оси, мм, не менее 150
толщина гребня, мм 30 ÷ 33
толщина обода, мм, не менее 24
диаметр подступичной части оси, мм, не менее 180
равномерный прокат, мм, не более 7
Напряжение питающей сети, В 198 ÷ 242
