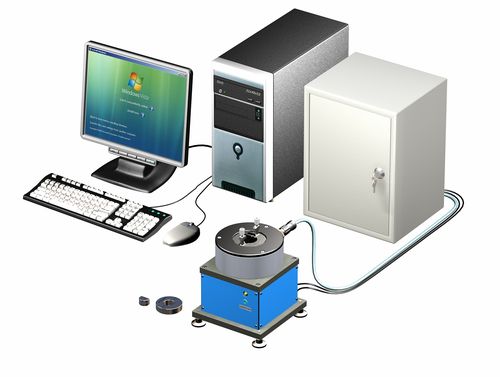

Прибор для контроля профиля отверстия статора БВ-7704
Предназначен для измерения и допускового контроля отклонений от заданного
профиля поперечного сечения отверстия детали «СТАТОР» .
Технические характеристики
| Принцип действия |
индуктивный |
| Контролируемые параметры: |
| радиус Ri, отклонение ΔRi радиуса, диаметр D профиля, отклонение ΔD
диаметра профи-ля от номинального, верхнее HR и нижнее LR отклонения
радиуса от номинального, при-ращение dRi радиуса контролируемой точки,
отклонение ΔdRi приращения радиуса кон-тролируемой точки, верхнее HdR и
нижнее LdR отклонения приращения радиуса от номи-нального, верхнее HαdRi
и нижнее LαdRi отклонения приращения радиуса на участке в α°,
максимальные верхнее Hα maxdR и нижнее Lα maxdR отклонения приращения
радиуса на уча-стке в α°, отклонение угла ориентации профиля. |
|
| Число контролируемых поперечных сечений отверстия |
1 |
| Число контрольных точек профиля |
от 180 до 1440 |
| Диапазон измерений, мм: |
| диаметра |
от 34,8 до 38,8 |
| радиусов |
от 17,4 до 20,5 |
| Группы сортировки при допусковом контроле |
Норма; Брак+, Брак- |
| Погрешность измерения, мм, не более: |
| диаметра |
± 0,006 |
| радиусов |
± 0,007 |
| приращений радиуса |
± 0,005 |
| Контактное усилие измерительного наконечника, cH |
50±20 |
|
