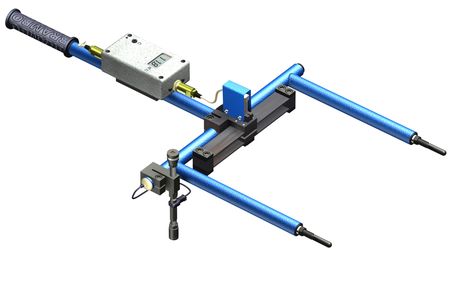

Прибор для контроля усилия башмака токоприемника БВ-7662-01,
БВ-7662-02
Предназначено для измерения усилия в рабочем положении башмака токоприемника
тележки вагона метрополитена.
Прибор заводится упорными концами под брус (или корпус токоприемника)
вагонной тележки и опирается измерительным наконечником на среднюю часть
башмака. При нажатии на рукоятку прибора (до момента зажигания светодиода)
контактная поверхность башмака токоприемника устанавливается в рабочее положение
(160 мм над уровнем головок рельсов) и стрелочным индикато-ром (БВ-7662) или
цифровым отсчетным устройством (БВ-7662М) фиксируется усилие, развиваемое
башмаком.
| Технические характеристики |
БВ-7662-01 |
БВ-7662-02 |
| Диапазон измерений, кгс |
8…18 |
15…25 |
| Диапазон показаний, кгс |
0…19,9 |
14…25 |
| Цена деления (шаг дискретности показаний), кгс |
0,1 |
0,5 |
| Погрешность измерения, кгс, не более |
0,3 |
0,3 |
| Высота рейки, мм |
100 ± 0,3 |
100 ± 0,3 |
| Габаритные размеры, мм |
650х280х180 |
680х325х200 |
| Масса, кг |
3 |
3,5 |
|
