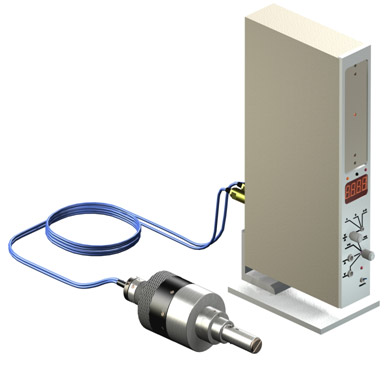

Прибор для контроля внутреннего диаметра обойм корпуса
сателлита БВ-7651
Предназначен для использования в условиях авиаремонтных заводов.
Технические характеристики
| Контролируемые параметры и допускаемые
отклонения, мм: |
| внутренний диаметр обоймы |
22-0,023 +0,045 |
| овальность внутреннего диаметра |
0,006 |
| конусность внутреннего диаметра на длине 3 мм |
0,0015 |
| Диапазон показаний цифровой индикации, мкм |
400 (±200) |
| Дискретность цифровой индикации, мкм |
0,1 |
| Диапазон электрической корректировки нуля, мкм |
200 (±100) |
| Предел допускаемой погрешности при контроле, мкм: |
| диаметра |
5 |
| овальности |
1 |
| конусности |
0,5 |
| Размах показаний прибора при контроле диаметра, мкм, не более |
1 |
| Смещение настройки в течение 1 часа, мкм, не более |
1 |
| Контактное усилие на наконечниках, сН |
(200±50) |
| Габаритные размеры, мм, не более: |
| устройства измерительного, DxL |
73х220 |
| модуля электронного |
50х160х320 |
| Масса, кг, не более: |
| устройства измерительного |
1,3 |
| модуля электронного |
2,0 |
|
