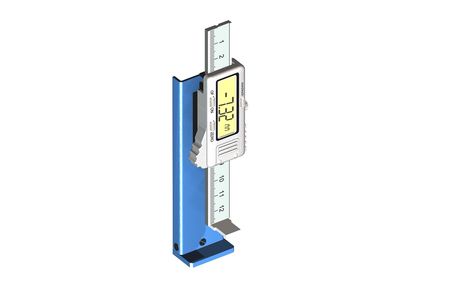

Устройство для контроля расстояния от косынки тележки до рамы
кузова вагона БВ-7629-01 и БВ-7629-02
Применяется в условиях депо и ремонтных предприятий метрополитена.
При измерении устройство устанавливают на косынку тележки около шкворневых
балок. Штангу со шкалой перемещают до упора в раму кузова вагона, стопорят и по
шкале штанги определяют расстояние от косынки тележки до рамы вагона.
| Технические характеристики |
БВ-7629-01 |
БВ-7629-02 |
| Диапазон измеряемых расстояний, мм |
30(от 130 до 160) |
50 (от 130 до 180) |
| ДДиапазон измерения по шкале штанги, мм |
58 (от 112 до 170) |
58 (от 112 до 170) |
| Шаг дискретности цифрового отсчетного устройства, мм |
0,1 |
0,01 |
| Расстояние от опорной поверхности штанги при крайнем нижнем
положении штанги, мм |
100 ± 0,1 |
100 ± 0,1 |
| Допускаемая погрешность устройства при измерении, мм |
0,3 |
0,3 |
| Габаритные размеры, мм |
150х40х35 |
150х40х35 |
| Масса, кг |
0,25 |
0,25 |
|
