Устройство для контроля расстояния от уровня головок рельсов
до кузова вагона БВ-7625-01
Применяется в условиях депо и ремонтных предприятий метрополитена. Измеряется
расстояние от уровня головок рельсов до рамы вагона под тарой.

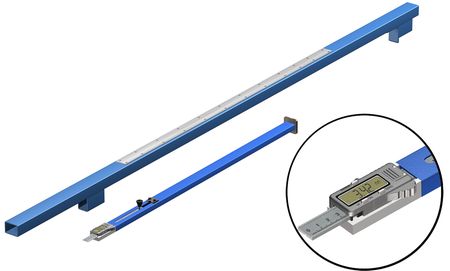

Устройство состоит из специального штангенвысотомера и рейки. При измерении
рейку устанавливают опорными поверхностями на рельсы; специальный
штангенвысотомер устанавливают на рабочую площадку рейки под измеряемой точкой
кузова вагона. После этого снимают показания по шкале штанги.
Технические характеристики
| Диапазоны контролируемых расстояний, мм |
65 (от 950 до 1015) |
| Разность контролируемых расстояний, мм, не более |
15 |
| Диапазон измерений специального штангенвысотомера, мм |
120 (от 810 до 930) |
| Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
| Допускаемая погрешность специального штангенвысотомера, мм |
1,5 |
| Габаритные размеры, мм: |
| специального штангенвысотомера |
50х808х50 |
| рейки |
2207х25х116 |
| Масса, кг: |
| специального штангенвысотомера |
0,65 |
| рейки |
1,9 |
|
