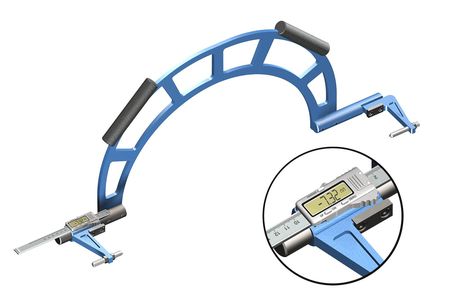

Устройство для контроля диаметра колес по кругу катания
БВ-7619-01 и БВ-7619-02
Применяется в условиях депо и ремонтных предприятий метрополитена
Устройство состоит из скобы, штанги, рамки с нониусом, подвижного
и неподвижного кронштейнов с измерительными наконечниками и опорной
поверхностью.
При измерении устройство, удерживая за скобу, перемещают в плоскости,
параллельной торцевой плоскости контролируемого колеса до положения, при котором
измерительные наконечники находятся приблизительно в диаметральном сечении
колеса. Устройство базируют опорными поверхностями на торце контролируемого
колеса и находят диаметральное сечение по наибольшему показанию по шкале штанги
и нониусу. Это показание соответствует контролируемому диаметру.
| Технические характеристики |
БВ-7619-01 |
БВ-7619-02 |
| Диапазон измеряемых диаметров, мм |
700 - 850 |
600 - 750 |
| Шаг дискретности цифрового отсчетного устройства |
0,01 |
0,01 |
| Расстояние от оси измерительных наконечников до опорных
поверхностей, мм |
70 ± 0,1 |
70 ± 0,1 |
| Допускаемая погрешность измерения, мм |
0,2 |
0,2 |
| Габаритные размеры, мм |
1030 х 130 х 273 |
860 х 130 х 273 |
| Масса, кг |
3,5 |
2,8 |
|
