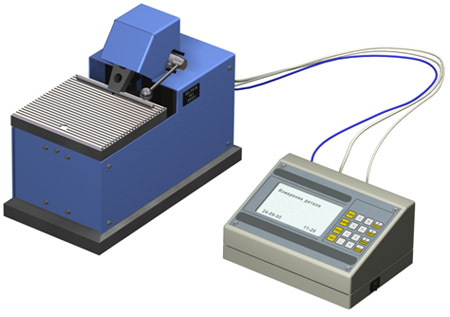

Прибор для контроля рабочей поверхности профиля поршневых
колец БВ-7618
Предназначен для контроля рабочей поверхности профиля поршневых колец в
производственных условиях по следующим параметрам: бочкообразность,
конусность, смещение пояска.
Контролируемые параметры и диапазоны их измерений
| Разности max. и min. радиусов поясков рабочей
поверхности кольца маслосъемного, мм |
0,02 |
| Угол образующей конической поверхности кольца компрессионного |
2° ± 30' |
| Бочкообразность рабочей поверхности кольца компрессионного на
заданном участке, мм |
0,005 ÷ 0,025 |
| Размеры контролируемых колец: |
| номинальный диаметр полукольца, мм |
0 ÷ 150 |
| максимальная толщина полукольца, мм |
9 |
Технические характеристики*
| Полный вертикальный ход, мм |
10 |
| Диапазон измерения по оси Х, мм |
1,0 |
| Цикл измерения, сек |
20 ÷ 25 |
| Дискретность отсчета: |
| бочкообразность, мкм |
1,0 |
| смещение пояска, мкм |
1,0 |
| конусность |
5' |
| Допустимая погрешность прибора при контроле |
30% от допускаемого диапазона значений контролируемых параметров |
| Габариты составных частей прибора, мм: |
| измерительной станции |
330х150х270 |
| электронного блока |
235х100х120 |
| Масса, кг: |
| измерительной станции |
23,0 |
| электронного блока |
1,0 |
* Характеристки измеряемых деталей и технические характеристики прибора
могут быть изменены и адаптированы к условиям производства Заказчика.
|
