Прибор для контроля и сортировки поршня по внутреннему
диаметру БВ-7613
Предназначен для контроля поршня по размеру, отклонениям от правильной
геометрической формы отверстия и сортировки по диаметру на три селективных
группы.
Контроль поршня осуществляется в двух сечениях. В каждом сечении
производится измерение диаметра и овальности при повороте поршня на 180°.
Овальность вычисляется как разность максимального и минимального значений
диаметра, а за диаметр измеренного сечения принимается минимальное значение. По
результатам измерения в двух сечениях поршни сортируются на селективные группы
по наименьшему диаметру.
Технические характеристики*
(для поршня 89.72.101: отверстия 16Н7(+0,018))
| Допускаемые отклонения формы, мкм: |
| овальность |
6 |
| конусность |
6 |
| Диапазон показаний электронного блока, мкм |
± 100 |
| Дискретность отсчета, мкм |
0,1 |
| Допускаемая погрешность измерения, мкм, не более |
2 |
| Размах показаний при измерении, мкм, не более |
1 |

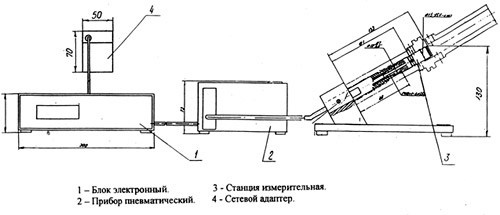

| Габариты составных частей прибора, мм: |
| станция измерительной |
200х100х130 |
| прибора пневмоиндуктивного |
130х125х73 |
| блока электронного (с подставкой) |
235х140х140 |
| сетевого адаптера |
70х50х80 |
| Масса, кг: |
| станция измерительной |
2,5 |
| прибора пневмоиндуктивного |
1,0 |
| блока электронного (с подставкой) |
1,1 |
| сетевого адаптера |
0,3 |
* Технические характеристики прибора могут быть изменены и адаптированы к
условиям производства Заказчика.
|
