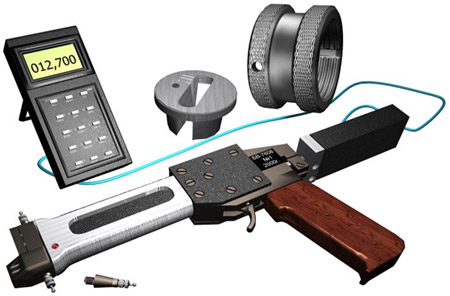

Прибор для контроля конусности калибров-колец БВ-7608
Предназначен для контроля конусности резьбы по среднему диаметру при
изготовлении калибров-колец для замковых резьб по ГОСТ 8867-89
Технические характеристики
| Минимальный средний диаметр резьбы в
контролируемом сечении, мм, при номинальном шаге: |
| 5,08 мм |
54,8 |
| 6,35 мм |
58,8 |
| Максимальное приращение среднего диаметра резьбы между
контролируемыми сечениями, мм |
16 |
| Диапазон показаний, мм |
± 20 |
| Дискретность отсчета, мкм |
1 |
| Допускаемая погрешность, мкм, при контроле
калибров-колец для резьб: |
| 3–73...3–108 |
4 |
| 3–117... 3–133 |
6 |
| 3–140...3–203 |
8 |
| Масса, кг |
1,8 |
Питание производится от автономного внутреннего источника (батареи) или от
сети переменного тока напряжением 220 В.
|
