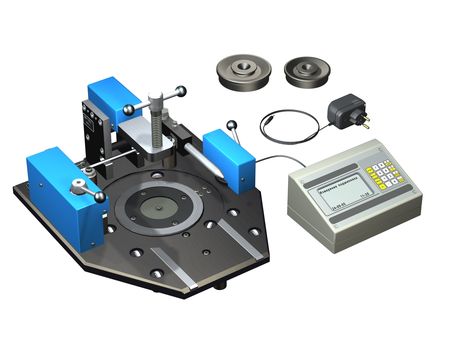

Прибор для контроля радиального и осевого
зазора подшипников БВ-7602М
Предназначен для измерения
и допускового контроля радиального и осевого
зазора роликовых подшипников буксового узла.
Контроль осевого зазора производится в
трех сечениях при повороте наружного кольца на
120 о, радиального зазора - в нескольких
сечениях, с выводом результатов на табло
портативного компьютера.
Технические характеристики
| Принцип действия |
индуктивный |
| Размеры подшипника, мм |
250х130х80 |
| Контролируемые
параметры: |
| радиальный
зазор подшипника в свободном состоянии;
|
| радиальный
зазор на шейке оси, |
| осевой
зазор |
| Диапазоны измеряемых
величин, мм: |
| радиального и осевого
зазора |
1,0 |
| Дискретность отсчета, мкм |
1 |
| Погрешность измерения зазоров, мм,
не более |
0,005 |
| Контактное усилие, Н |
4 ± 1 |
| Диапазон задания браковочных границ
для зазоров, мкм, не менее |
от 0 до 500 |
|
