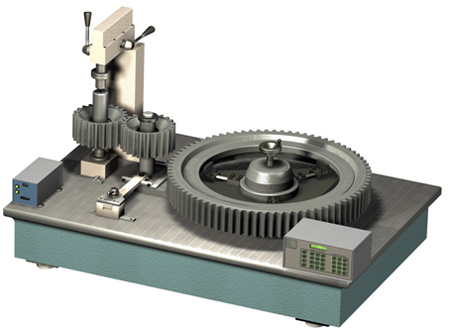

Стенд предназначен для
приемочного и операционного контроля зубчатых
колес в условиях заводов по ремонту
железнодорожного подвижного состава путем их
обката в плотном двухпрофильном зацеплении с
измерительными зубчатыми колесами.
| Характеристики
измеряемых зубчатых колес. |
|
| Модуль, мм |
10 |
| Диаметры делительной окружности, мм |
|
| шестерни
(устанавливают в центрах на оправке) |
|
| № Т 1728.00.01; z=17 |
170 |
| № ТЭП 70.31.16.101; z=25 |
250 |
| колеса (устанавливают
на шпиндель со спецоснасткой) |
|
| № Т 1728.00.03; z=75 |
750 |
| № ТЭП 70.31.17.110; z=78 |
780 |
| Наклон зубьев, угл. градусы |
0 |
| Контролируемые
параметры и их диапазоны. |
| Отклонение измерительного межосевого
расстояния от номинального, мкм, не
более |
|
| нижнее Е''ai |
300 |
| верхнее Е''as |
60 |
| Колебание измерительного межосевого
расстояния за один оборот колеса, F''ir,
мкм |
от 0 до 170 |
| Колебание измерительного межосевого
расстояния на одном зубе f''ir, мкм |
от 0 до 60 |
| Предел допускаемой погрешности, мкм,
при контроле |
|
| измерительного
межосевого расстояния |
40 |
| колебания
измерительного межосевого расстояния за
один оборот колеса |
25 |
| колебания
измерительного межосевого расстояния на
одном зубе |
8 |
| Размах показаний от предела
допускаемой погрешности при контроле
соответствующего параметра, не более |
50% |
| Дискретность отсчета, мкм |
1 |
| Габаритные размеры, мм |
|
| измерительного
устройства (ориентировочно) |
1100х1000х700 |
| блока электронного |
320х275х205 |
| Масса, кг |
|
| измерительного
устройства (ориентировочно) |
600 |
| блока электронного |
3,5 |
