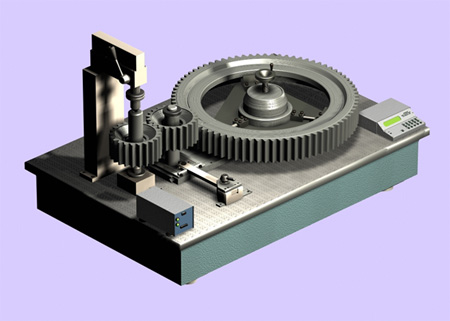

Стенд для комплексного контроля зубчатых
колес электровозов БВ-5131
Предназначен для
приемочного и операционного контроля зубчатых
колес тяговых редукторов в условиях
локомотиворемонтных заводов и локомотивных депо.
Технические характеристики
| Характеристики
контролируемых зубчатых колес: |
|
| модуль, мм |
7 ÷ 12 |
| диаметры зубчатых
колес, мм |
300 ÷ 1000 |
| ширина зуба, мм |
100 ÷ 150 |
| Контролируемые параметры
и диапазоны: |
|
| максимальное
и минимальное отклонение измерительного
межосевого расстояния от номинального
Е’’as и Е’’ai, мкм |
— 400 ÷ 100 |
| колебание
измерительного межосевого расстояния
за оборот колеса, F’’ir, мкм |
0 ÷ 200 |
| колебание
измерительного межосевого расстояния
на одном зубе, f ’’ir, мкм |
0 ÷ 60 |
| погрешность
направления зуба прямозубных колес
Fßr, мкм |
0 ÷ 30 |
| отклонение шага
(разность шагов), f vpt, мкм |
0 ÷ 40 (0 ÷ 64) |
| Допускаемые погрешности контроля,
мкм: |
|
| измерительного
межосевого расстояния |
40 |
| колебания
измерительного межосевого расстояния
за оборот колеса |
25 |
| колебания
измерительного расстояния на одном зубе |
8 |
| погрешности
направления зуба прямозубных колес |
6 |
| отклонения шага
(разности любых шагов) |
10 (12) |
Результаты контроля обрабатываются,
запоминаются и выводятся на табло электронного
блока и на печатающее устройство.
Номенклатура оправок для установки
контролируемых и измерительных колес, входящих
в состав прибора, определяется требованием
Заказчика.
|
