Наименование:
БВ-4303

Тип:
Подналадчики

ТУ:


Краткое тех. описание:
Предназначены для контроля изготовления деталей и выдачи в систему управления станками информации о необходимой подналадке оборудования

Цена БВ-4303:
Уточняйте по телефону или через обратную связь.

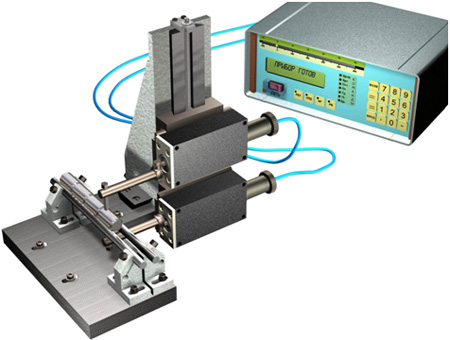

Подналадчики для круглошлифовальных бесцентровых, токарных и сверлильно-фрезерно-расточных станков с ЧПУ, обрабатывающих центров, ГПМ и систем БВ-4303

Предназначены для контроля изготовления деталей и выдачи в систему управления станками информации о необходимой подналадке оборудования.

БВ-4303

Характеристики обрабатываемых деталей

Квалитет допуска размеров по ISO 268-1 от IТ2 до IТ7
Отношение погрешности геометрической формы к допуску размера обрабатываемой детали от 0,25 до 0,5
Диапазон измерения, мм:
наружных размеров от 10 до 300
внутренних размеров от 15 до 300

Технические характеристики

Принцип действия индуктивный
Количество управляющих команд от 3 до 6
Цена деления шкалы (дискретность), мкм:
точной 0,1 и 1,0
грубой 10,0
Дискретность цифрового отсчета, мкм 0,1
Диапазон показаний, мкм:
по точной шкале ± 30
по грубой шкале ± 300
Диапазон показаний цифрового отсчета, мкм ± 999,9
Предел допускаемого размаха срабатывания команд, мкм 0,2
Предел допускаемой погрешности настройки команд, мкм 1,0
Габаритные размеры электронного блока, мм 292×226×122
Масса электронного блока, кг 3,8
