МИР-7200 Измерители - регуляторы многофункциональные / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МИР-7200

Тип:
Измерители - регуляторы многофункциональные

ТУ:


Краткое тех. описание:
Для использования в качестве измерителя температуры, измерителя давления, измерителя расхода, уровня

Цена МИР-7200:
Уточняйте по телефону или через обратную связь.

Измерители - регуляторы многофункциональные МИР-7200 (измерительные регуляторы)

Измерители - регуляторы многофункциональные МИР-7200 (измерительные регуляторы)

Измерители - регуляторы многофункциональные МИР-7200 (измерительные регуляторы)

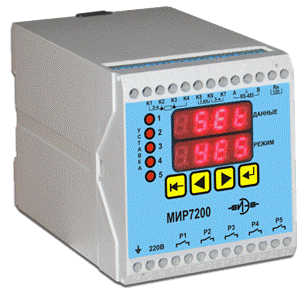

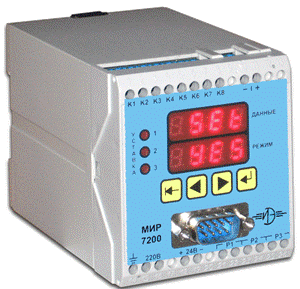

Рис. 1 Вариант исполнения каналов коммутации А, Б, В   Рис. 2 Вариант исполнения каналов коммутации Г

Измерители-регуляторы МИР-7200 предназначены:

  • Для использования в качестве измерителя температуры, измерителя давления, измерителя расхода, уровня

  • Для измерения силы и напряжения постоянного тока (в т.ч. сигналов от термопар) для измерения сопротивления (в т.ч. сигналов от термопреобразователей сопротивления)

  • Для преобразования измеряемого параметра в выходной унифицированный сигнал постоянного тока в диапазонах 0…5мА , 4…20мА, 0…20мА (аналоговый выход)

  • Для индикации значения измеряемого параметра на встроенных индикаторах в абсолютных и в условных единицах

  • Для передачи информации и регулировании измеряемого параметра через интерфейс RS- 232C, либо RS-485 с помощью компьютера (протокол обмена данными MODBUS RTU)

  • Для сигнализации и регулирования превышения пороговых значений измеряемого параметра: регулятор температуры, регулятор давления.

Измерители-регуляторы МИР-7200 могут использоваться в системах регулирования и управления технологическими процессами в энергетике, металлургии, нефтехимии и др. отраслях промышленности.

  • Измерители-регуляторы имеют один измерительный канал с гальванической развязкой вход-выход и до пяти гальванически развязанных каналов коммутации цепей переменного и постоянного тока для дискретного регулирования измеряемого параметра.

  • Состояния каналов коммутации (замкнуто или разомкнуто) зависят от уставок (уровня срабатывания, гистерезиса и логики срабатывания) и значения измеряемого параметра. Значения уставок задаются потребителем.

  • Значение выходного тока измерительного канала имеет линейную и корнеизвлекающую зависимость от значения измеряемого параметра.

  • В состав измерителя-регулятора МИР-7200 может входить встроенный стабилизированный источник питания постоянного тока с выходным напряжением 24В, с устройством защиты от перегрузок и короткого замыкания и гальванически развязанный от других цепей.

  • Измерители регуляторы являются микропроцессорными приборами. Задание режимов работы блоков возможно с кнопок на передней панели прибора и (или) с компьютера. Связь измерителя-регулятора с компьютером осуществляется через интерфейс последовательной передачи данных RS- 232C , RS-485 ( протокол обмена MODBUS RTU ).

  • Измеритель-регулятор соответствует группе исполнения С3 по ГОСТ 12997 для работы при температуре окружающего воздуха от -10 до +50°С или от -60 до +60°С (по заказу), относительной влажности 95% при температуре +35°С;

  • Измерители-регуляторы соответствуют степени защиты IP 20 по ГОСТ 14254-96.

  • Гарантийный срок эксплуатации измерителя-регулятора –18 месяцев со дня ввода в эксплуатацию.

Пример обозначения многофункционального измерителя-регулятора МИР 7200 при заказе :

МИР - 7200 - А - 1 - 2 - 1 - 1 - 360 ч - ТС- DIN - ГП
1 2 3 4 5 6 7 8 9 10



1 - Наименование
2 - Вариант исполнения каналов коммутации
    А - оптосимистор-коммутация переменного тока 0,3А, 250В;
    Б - оптореле - коммутация постоянного и переменного тока 4,5А, 20В
    В - оптореле - коммутация постоянного и переменного тока 240мА, 400В;
    Г - реле - коммутация постоянного тока 2А, 250В и переменного тока 5А, 250В;
    (При отсутствии символа блок не имеет в своем составе каналов коммутации)
    (Вариант А, Б, В имеют до трех каналов коммутации, вариант Г- до пяти каналов коммутации)
3 - Вариант исполнения по типу измеряемых сигналов:
    1 - сила и напряжение постоянного тока;
    2 - сопротивление и сигналы от термосопротивлений;
    3 - сила и напряжение постоянного тока, сопротивление, сигналы от термосопротивлений и сигналы от термопар;
4 - Наличие аналогового выхода:
    0 - аналогового выхода нет;
    1 - аналоговый выход;
5 - Наличие интерфейса:
    0 - интерфейса нет;
    1 - интерфейс « RS -232 C »;
    2 - интерфейс « RS -485» протокол обмена MODBUS RTU;
6 - Наличие встроенного источника питания:
    0 - встроенного источника питания нет;
    1 - встроенный источник питания;
7 - Технологическая наработка -360 часов (по заказу);
8 - Термостабилизация -ТС (по заказу);
9 - Тип корпуса:
    DIN - для монтажа на DIN - рейку;
    01 - щитовой;
10 - Наличие Госповерки -ГП (по заказу).
