Наименование:
БПИ-30-АКБ

Тип:
Блок питания с функцией источника бесперебойного питания

ТУ:


Краткое тех. описание:
Блок предназначен для преобразования сетевого напряжения 220 В с частотой 50 Гц в расширенном диапазоне изменения напряжения питания в стабилизированное выходное напряжение

Цена БПИ-30-АКБ:
Уточняйте по телефону или через обратную связь.

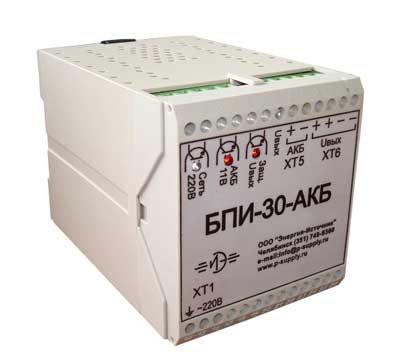

Блок питания с функцией источника бесперебойного питания БПИ-30-АКБ

Блок питания с функцией источника бесперебойного питания БПИ-30-АКБ

Назначение:

  • Блок предназначен для преобразования сетевого напряжения 220 В с частотой 50 Гц в расширенном диапазоне изменения напряжения питания в стабилизированное выходное напряжение.

  • Блок имеет усиленный  сетевой фильтр во входной цепи для защиты от помех и перенапряжений в питающей сети.

  • Блок имеет один выходной канал, гальванически развязанный с входным питающим напряжением.

  • Блок предназначен для питания производственной автоматики, средств управления   технологическими процессами, контрольно-измерительных приборов, электромагнитных приводов, контроллеров и др. нагрузок постоянного тока.

  • На переднюю панель и на удаленное расстояние (оптроны) выводится информация о нормальной работе блока и об аварийных состояниях.

Режимы работы

Блок питания может работать  в двух режимах:

  • питание нагрузки от сети (в дальнейшем «работа от сети») при наличии сетевого напряжения,

  • питание нагрузки от аккумуляторной батареи (в дальнейшем «работа от АКБ») при отсутствии сетевого напряжения на входе.

Переход из режима в режим происходит автоматически в соответствии с наличием или отсутствием питающей сети.

Режим «работа от сети»

  • стабилизация выходного напряжения на уровне 13,7В с выходным током от 0 до 2,5А;

  • автоматическое включение блока при наличии входного питающего напряжения в допустимых пределах;

  • автоматическое выключение блока при выходе входного питающего напряжения за допустимые пределы, при перегрузке или коротком замыкании по выходу, с автоматическим восстановлением работы при  исчезновении этих факторов;

  • автоматический переход в режим «работа от АКБ» и обратно без провалов выходного напряжения;

  • выдача информационного сигнала через оптопару и светодиод о наличии сетевого напряжения на входе блока и его работоспособности (при наличии сетевого напряжения транзистор оптопары открыт);

  • зарядка подключенной АКБ с функцией ограничения зарядного тока и максимального напряжения;

  • блок имеет электронную защиту от неправильного подключения АКБ (переполюсовки)

  • в режиме «работа от сети» блок выдает сигнал:  «контроль работы блока от сети (транзистор оптопары открыт)».

Режим  «работы от АКБ»

  • контроль напряжения АКБ и  отключение её от нагрузки в случае разряда до минимально допустимого напряжения  11,0 В с выдачей информационного сигнала через оптопару (транзистор оптопары открыт);

  • автоматический переход в режим «работа от сети» при появлении входного питающего напряжения;

  • автоматический заряд АКБ и подключение её в схему блока при достижении напряжения на ней 12,8 В;

  • в случае короткого замыкания в нагрузке при работе от АКБ, срабатывает защита с выдачей информационного сигнала  (транзистор оптопары открыт);

  • при исчезновении короткого замыкания и появлении питающей сети, блок автоматически переходит в нормальный режим работы.

Технические характеристики

Рабочий диапазон питающего напряжения переменного тока

120…330 В

Возможный диапазон входного питающего напряжения переменного тока не приводящий к электрическому разрушению блока

0…480 В

Частота входного напряжения сети

45…60 Гц

Максимальная мощность  потребляемая от сети

45 Вт.

КПД

83%.

Номинальное выходное напряжение (при работе от сети)

13,7В

Точность установки выходного напряжения

±0,2%

Изменение выходного напряжения при изменении тока нагрузки от 0 до 2,5 А, не более

25 мВ

Пульсации переменной составляющей при номинальном токе нагрузке 2,5А, не более

40 мВ

Электрическая прочность изоляции вход-выход

1500 В

Рабочий диапазон температур

-40 … +50 °С

Максимальный ток заряда АКБ

0,3 А

Номинальное напряжение отключения АКБ от  нагрузки

11В

Номинальное напряжение подключения АКБ к выходу блока при её зарядке от блока

12,8 В

Тип применяемой АКБ

Герметизированная свинцово-кислотная с номинальным напряжением 12В

Максимальный ток, коммутируемый оптопарой

20 мА

Вес блока не более

0,15 кг.

Габаритные размеры корпуса блока 70х75х110 с креплением на DIN рейку

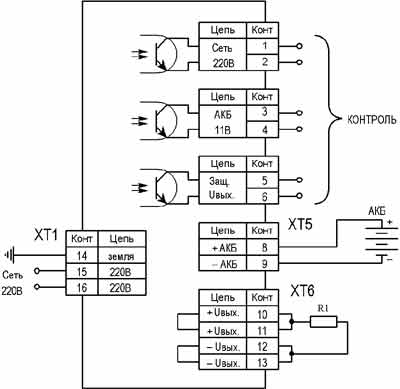

Схема включения



ХТ1 – Разъем подключения сети 220В
ХТ5 – Разъем подключения аккумулятора
ХТ6 – Разъем подключения нагрузки
АКБ – Аккумуляторная батарея
R1– Сопротивление нагрузки

КОНТРОЛЬ – Выходы оптопар РС817.

Пример обозначения при заказе

БПИ-30-АКБ  …шт.
