Свеча
индукционная с
прерывателем СИ-05-220
НАЗНАЧЕНИЕ
Свеча СИ-05-220
предназначена для
розжига
запально-сигнализирующих
устройств типа
ЗСУ-ПП-60-L, ЗСУ-ПИ-50-L
путем выдачи коротких
периодически
повторяющихся искровых
разрядов в детонационной
камере запальника.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ДАННЫЕ:
|
Напряжение
питания |
220В, 50Гц |
|
Потребляемый
ток, не более
|
0,2А |
|
Длительность
искрового
разряда |
0,5 - 0,2 с
|
|
Длительность
паузы |
8-3 с |
|
Режим работы -
продолжительный
|
ПВ 100% |
|
Ресурс, не менее
|
10000 циклов
|
|
Температура
окружающей
среды, не более
|
70 С |
|
Сопротивление
изоляции, не
менее |
10 МОм |
|
Посадочное место
|
М14х1,25 |
|
Габариты |
D44 х 132 мм
|

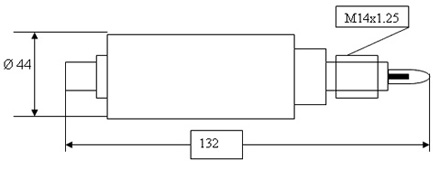

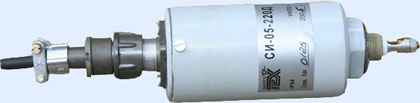

ОБЩИЙ
ВИД
КОМПЛЕКТНОСТЬ:
|
№ п/п |
Наименование
|
Кол. |
|
1 |
Свеча СИ-05-220
|
1шт. |
|
2 |
Розетка
ОНЦ-РГ-09-4/14-Р12
|
1шт. |
|
3 |
Шайба
паронитовая
|
1шт. |
|
4 |
Паспорт |
1экз. |

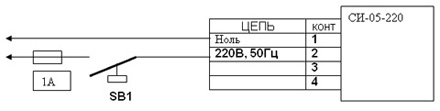

СХЕМА
ПОДКЛЮЧЕНИЯ
ЭЛЕКТРИЧЕСКАЯ
|
