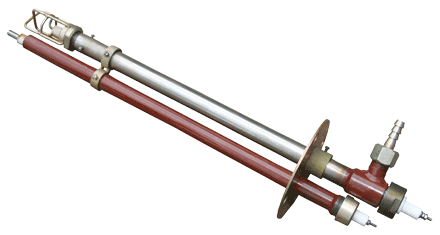

Запально-защитные
устройства
пневматические ЗЗУ-х
НАЗНАЧЕНИЕ
Запально-защитные
устройства (ЗЗУ)
предназначены для
дистанционного розжига
горелок, работающих на
жидком или газообразном
топливе, а также для
контроля наличия пламени
в топках котлоагрегатов.
ЗЗУ включаются в общую
схему автоматики котла,
либо работают
самостоятельно.
МОДИФИКАЦИИ ЗЗУ:
|
Тип |
Принцип контроля
наличия пламени
|
|
ЗЗУ-3 |
Контроль
запального
факела при
помощи
ионизационного
датчика |
|
ЗЗУ-4 |
Контроль наличия
запального
факела
ионизационным
датчиком;
основного факела
фотодатчиком.
|
|
ЗЗУ-6 |
Контроль наличия
запального и
основного
факелов
фотодатчиком.
|
|
ЗЗУ-7 |
Контроль наличия
факела на каждой
из горелок в
топке
фотодатчиками
(для горелок ГМГ
на котлах ДКВР).
Предусмотрен
поочередный
розжиг горелок и
соответствующее
переключение
фотодатчиков на
один
сигнализатор
|
КОМПЛЕКТНОСТЬ ПОСТАВКИ В
ЗАВИСИМОСТИ ОТ
ИСПОЛНЕНИЯ:
|
Состав |
ЗЗУ-3 |
ЗЗУ-4 |
ЗЗУ-6 |
ЗЗУ-7 |
|
Запальник |
1 |
1 |
1 |
2 |
|
Сигнализатор
горения Луч-1АМ
|
1 |
2 |
1 |
1 |
|
Ионизационный
датчик |
1 |
1 |
- |
- |
|
Фотодатчик ФД-02
|
- |
1 |
1 |
2 |
|
Источник
высокого
напряжения ИВН
|
1 |
1 |
1 |
2 |
|
Клапан
электромагнитный
КЭГ-15/6-0.25
|
1 |
1 |
1 |
2 |
|
Фланец
установочный
|
1 |
1 |
1 |
2 |
|
Шланг газовый
|
1 |
1 |
1 |
2 |
|
Провод высокого
напряжения |
|
|
|
|

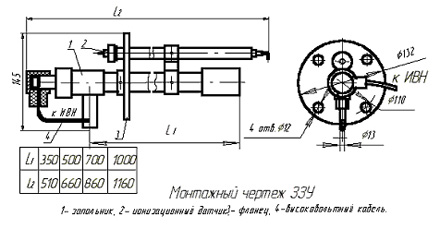

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
1. Напряжение
питания
сигнализатора
горения,
электромагнитного
клапана и
источника
высокого
напряжения |
~220 В |
|
2. Частота, Гц
|
50 |
|
3. Длина
погружной части
запальника, мм
|
350, 500,
700,1000 |
|
4. Давление
газа, кГ/см2
|
0.01-5.0 |
|
5. Расход газа,
кг/ч, не более
|
8 |
|
6. Длина факела
при нормальном
режиме горения,
мм |
не менее 800
|
|
7. Время
срабатывания
устройства
контроля, с, не
более |
2 |
ПРИНЦИП РАБОТЫ
При подаче питания
(220В) на
электромагнитный клапан
и ИВН, соединенного с
запальником
высоковольтным проводом
- электромагнитный
клапан открывает подачу
газа на запальник, а ИВН
подает высокое
напряжение на
центральный электрод
запальника, в искровом
промежутке появляется
искра, которая разжигает
газо-воздушную смесь.
Наличие (отсутствие)
факела запальника
фиксируется
ионизационным датчиком
(ЗЗУ-3, ЗЗУ-4) или
фотодатчиком (ЗЗУ-6,
ЗЗУ-7), сигнал от
датчиков передается на
сигнализатор горения
ЛУЧ-1АМ, на выходе
которого появляется
выходной релейный
сигнал, который
удерживает клапан в
открытом положении при
наличии факела и
отключает ИВН. После
розжига запальника
производится розжиг
горелки, контроль за
наличием (отсутствием)
факела горелки
осуществляется
фотодатчиком и
сигнализатором горения
ЛУЧ-1АМ.
|
