ЗCУ-П-60-L


Сделать заказ >>>

 Поиск в каталоге:

ЗCУ-П-60-L Запально-сигнализирующее устройство пневматическое / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЗCУ-П-60-L

Тип:
Запально-сигнализирующее устройство пневматическое

ТУ:


Краткое тех. описание:
Устройства запальные ЗСУ-П-60-L предназначены для розжига мазутных и газовых горелок любой производительности энергетических, паровых и водогрейных котлов работающих под наддувом, работают на природном газе (или пропан- бутановой смеси) и имеют выходной сигнал указывающий на наличие собственного факела и факела горелки

Цена ЗCУ-П-60-L:
Уточняйте по телефону или через обратную связь.

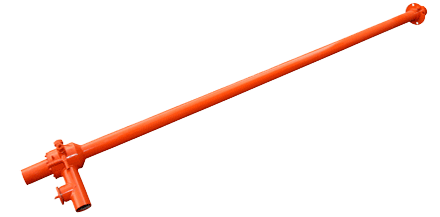

Запально-сигнализирующее устройство пневматическое ЗCУ-П-60-L

Запально-сигнализирующее устройство пневматическое ЗCУ-П-60-L

НАЗНАЧЕНИЕ
Устройства запальные ЗСУ-П-60-L предназначены для розжига мазутных и газовых горелок любой производительности энергетических, паровых и водогрейных котлов работающих под наддувом; работают на природном газе (или пропан- бутановой смеси) и имеют выходной сигнал указывающий на наличие собственного факела и факела горелки.

ПРИНЦИП ДЕЙСТВИЯ


Основан на двухстадийном забеднении газового топлива, последующем его розжиге и сигнализации о наличии собственного факела и факела горелки.

ОСОБЕННОСТИ:

  • Надежность и безопасность розжига горелки

  • Возможность подключения к системе управления безопасностью топочного процесса

  • Устойчивый факел в сносящих и закрученных потоках

  • Собственные элементы регулирования давления питающего газа и воздуха на входе в запальник, обеспечивающие индивидуальную настройку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1.Давление воздуха перед запальником

0,5-60 кПа

2.Диапазон рабочего давления питающего газа перед запальником

5-100 кПа

3.Время воспламенения факела запальника с момента
подачи управляющего сигнала на открытие клапана и
ИВН типа БИР-6, (не более)

10 с

4.Расход газа на запальник, (макс.)

10 м3/ч

5.Тепловая мощность при работе на природном газе, (макс.)

110кВт

6.Запаздывание выходного сигнала на наличие (отсутствие) пламени, (не более)

2 с

7.Допустимая температура рабочего торца запальника, (не более)

1173 К (900°С)

8.Длина погружаемой части запальника, (с шагом 0,5м)

0,5-5,0 м

9.Длина активной части пламени запальника при давлении газа 40 кПа

1,2м


ИСПОЛНЕНИЕ В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ:


ИСПОЛНЕНИЕ

НАЗНАЧЕНИЕ

ЗСУ-П-60- L-01

Розжиг горелки и контроль собственного факела ионизационным датчиком

-02

Розжиг горелки и контроль собственного факела ионизационным датчиком и факела горелки фотодатчиком

-03

Автоматический дистанционный розжиг, раздельный контроль запального факела при помощи ионизационного датчика и основного факела фотодатчиком (комплектация с блоком БРЗ-04-М1)


КОМПЛЕКТНОСТЬ ПОСТАВКИ В ЗАВИСИМОСТИ ОТ ИСПОЛНЕНИЯ:


Наименование

Комплектация



01

02

03

Запальное устройство с встроенным ионизационным датчиком и установочным фланцем

1

1

1

Блок розжига запальника и индикации газо-мазутного факела БРЗ-04-М1

-

-

1

Сигнализатор горения "Луч-1АМ"

1

2

1

Фотодатчик ФД-02 (ФД-05ГМ)

-

1

1

Блок искрового розжига БИР-6

1

1

1

Электромагнитный клапан КЭГ-15/6-0,25

1

1

1

ЗИП

1

1

1

Фильтр газовый сетчатый

1

1

1

Руководство по эксплуатации

1

1

1

Паспорт на комплект ЗСУ

1

1

1

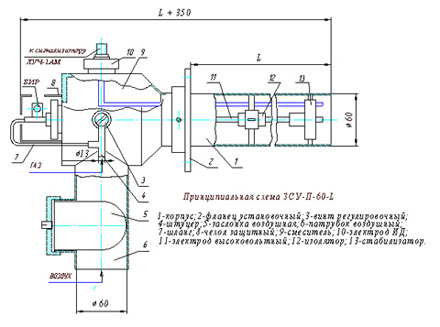

Нажмите для увеличения
