Технические данные

Наименование:
БРЗ-04-М1

Тип:
Блок управления розжигом запальника и индикации газомазутного факела

ТУ:
–

Краткое тех. описание:
Блок розжига запальника предназначен для автоматического и дистанционного управления процессом розжига и контроля пламени запально-защитных устройств типа ЗСУ-ПИ, ЗСУ-П стационарных котельных агрегатов

Цена БРЗ-04-М1:
Уточняйте по телефону или через обратную связь.

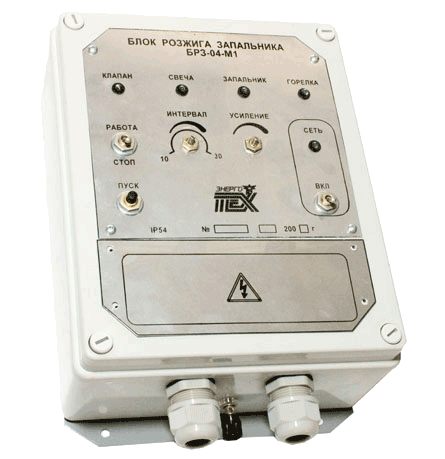

Блок управления розжигом запальника и индикации газомазутного факела БРЗ-04-М1

НАЗНАЧЕНИЕ

Блок розжига запальника предназначен для автоматического и дистанционного управления процессом розжига и контроля пламени запально-защитных устройств типа ЗСУ-ПИ, ЗСУ-П стационарных котельных агрегатов.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Формирование по одному каналу сигнала от ионизационного датчика пламени ИД в дискретный сигнал (замыкание контактов выходных реле контроля).
Формирование командного сигнала на открытие электромагнитного газового клапана запальника;
Формирование регулируемого по длительности от 10 до 30с, командного сигнала на источник высокого напряжения;
Возможность блокировки пуска БРЗ, если не прошла вентиляция котла и другие технологические защиты;
Автоматическое отключение питания на электромагнитный газовый клапан запальника при срабатывании технологической защиты котла или погасании факела запальника;
Дистанционный пуск и останов;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Командный сигнал на открытие электромагнитного газового клапана и на свечу розжига запальника: напряжение частота ток (не более)	~220 В или =24 В 50 (60) Гц 0,3 А
Питание БРЗ: напряжение частота	~220 В или =24 В 50 - 60 Гц
Габаритные размеры	270 х 180 х 110 мм
Масса (не более)	3 кг
Степень защиты корпуса по ГОСТ 14254: со стороны лицевой панели; со стороны боковых и задней стенок	IP50 IP54

Примечание. Порог чувствительности к факелу соответствует эквиваленту в виде пульсирующего сигнала с частотой 10 Гц-15 Гц с параметрами имитатора факела: имитатор газового факела - источник напряжения 40 мВ эфф.(15мВ-150мВ) с последовательно включенным резистором 5 МОм на контрольной частоте 10Гц-15Гц.

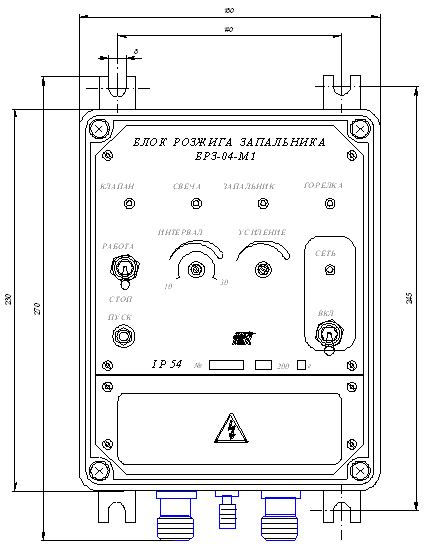

БЛОК БРЗ-04-М1. ОБЩИЙ ВИД И МОНТАЖНЫЕ РАЗМЕРЫ.
