Технические данные

Наименование:
СПП 1.01–04 (Фламинго)

Тип:
Сигнализатор погасания пламени

ТУ:
RU. ГБ05. В00818

Краткое тех. описание:
Возможность оптимального выбора для любого топочного агрегата при любом топливе

Цена СПП 1.01–04 (Фламинго):
Уточняйте по телефону или через обратную связь.

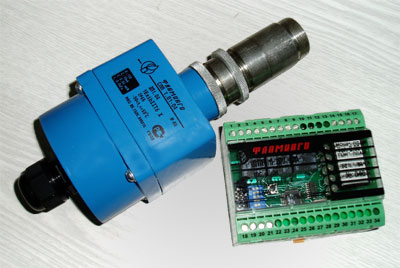

Сигнализатор погасания пламени СПП 1.01–04 серия «Фламинго» в комплекте с датчиками ДП1.04, ДП1.04 ПС, ДП1.04 УФ, ДП1.04 ИК

Возможность оптимального выбора для любого топочного агрегата при любом топливе.

Сертификат соответствия № РОСС RU. ГБ05. В00818
Разрешение Госгортехнадзора РФ на применение № РРС 04 - 10067

ФУНКЦИИ

Сигнализация погасания пламени
Сигнализация снижения мощности горелки (запыления защитного окна)
Самодиагностика исправности прибора
Контроль температуры в датчике
Режим «Тест» (исправность внешних линий связи от блока сигнализации к исполнительным устройствам)
Контроль несанкционированного отключения питания прибора

СОСТАВ ПРИБОРА и маркировка взрывозащиты
1. Блок сигнализации БС1.04	ExibIIB Х
2. Датчик погасания ДП1.04	1ExibIIBT6 Х

ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Световая индикация и релейные выходы
Степень защиты датчика	IP 65
Время срабатывания на погасание пламени, с, не более - Регулируемая задержка выдачи сигнала «Нет пламени» - по заказу	1 до 6 с до 20 с
Потребляемый от источника питания ток, мА, не более	200

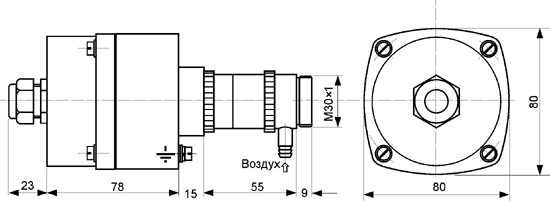

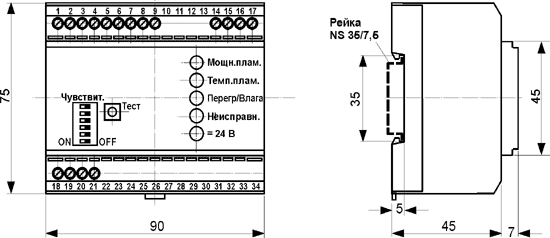

Габариты, мм, не более: - датчика погасания базового исполнения - датчика погасания с шаровым краном - блока сигнализации	80х80х205 80х80х300 90х75х55
Питание	24 В ± 5 % пост. тока
Максимальный коммутируемый ток реле	0,5 А (30 В макс.)
Температура окружающей среды, °С - датчика погасания - блока сигнализации	-50…+50 (уточняется при заказе) 0…+70
Монтаж блока сигнализации на DIN-рейку	NS 35/7,5
Кабель связи: датчик-блок сигнализации - длина, м, не более - диаметр (круглое сечение), мм	500 5…14

Блок сигнализации БС1.04 может комплектоваться одним из следующих датчиков ДП1.04

1. ДП 1.04 УФ

Регистрирует переменную или выше определённого порога постоянную составляющие пламени в ультрафиолетовом диапазоне спектра излучения пламени (0,22-0,38мкм).
Работает на печах со всеми видами топлива, в т.ч. на водороде.
Рекомендуется как наиболее универсальный, в т.ч. для запальных горелок и погорелочного контроля.
Применение остальных типов датчиков целесообразно только при невозможности применения УФ.

Противопоказания:

Температура стенок топки превышает 1000 – 1150 ?С (встречается редко);
Попадание на фотоприемник прямого солнечного света {1};
При планировании установки сигнализатора через смотровое окно с не кварцевым стеклом {2}.

2. ДП 1.04 ИК

Регистрирует переменную составляющую пламени в инфракрасном диапазоне спектра излучения пламени (4,2-4,5мкм).
Работает на печах со всеми видами топлива, когда есть модуляция пламени.
{1} Рекомендуется для небольших горелок и в условиях, когда невозможно избавится от посторонней засветки в видимой области спектра.
На фотоприёмник датчика не должно попадать модулированное постороннее излучение в диапазоне чувствительности.

3. ДП 1.04 ПС

Регистрирует переменную составляющую пламени в синем диапазоне спектра излучения пламени (0,42-0,45мк).
Работает на печах со всеми видами топлива (кроме чистого водорода), когда есть модуляция пламени, в т.ч. регистрирует прозрачное пламя (природный газ). {2} Рекомендуется при установке сигнализатора через смотровое окно с не кварцевым стеклом. На фотоприёмник датчика не должен попадать модулированный посторонний свет в диапазоне чувствительности.

4. ДП 1.04

Регистрирует постоянную составляющую пламени в синем диапазоне спектра излучения пламени (0,42-0,45мкм). С целью компенсации излучения от раскалённых стенок печи (до 1200 ?С) добавлен ИК канал (0,8-0-1мкм).
Рекомендуется устанавливать в печах, где в качестве топлива используются уголь, солярка, мазут. Режим горения в таких печах характеризуется большим объемом яркого, стабильного пламени, когда амплитуда модуляции (мигания) пламени минимальна.
На фотоприёмник датчика не должен попадать посторонний свет в диапазоне чувствительности.

ПРИМЕЧАНИЯ:

Корпуса и габаритные размеры всех датчиков одинаковые. Датчики взаимозаменяемые (блок сигнализации может работать с любым типом датчика без доработки). Датчики работают только в комплекте с блоком сигнализации БС1.04.

Датчик ДП1.01-04 УФ может комплектоваться шаровым краном и переходным комплектом для герметичных топок под давление до 2 атм или поставляться в исполнении «р» под давление до 16 атм.

По заказу сигнализатор комплектуется системой сбора информации, позволяющей передавать состояние релейных выходов БС1.04 по двухпроводной линии (интерфейс RS 485) и управлять исполнительными устройствами с максимальной нагрузочной способностью 250АС 5А.
