ГС-1 Газоструйный свисток / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГС-1

Тип:
Газоструйный свисток

ТУ:


Краткое тех. описание:
Газоструйный свисток ГС-1 предназначен для монтажа на очистное устройство используемое при очистке полости трубы магистрального газопровода с целью локализации места его нештатной остановки

Цена ГС-1:
Уточняйте по телефону или через обратную связь.

Газоструйный свисток ГС-1

Назначение
Газоструйный свисток ГС-1 предназначен для монтажа на очистное устройство используемое при очистке полости трубы магистрального газопровода с целью локализации места его нештатной остановки.

Устройство и принцип работы

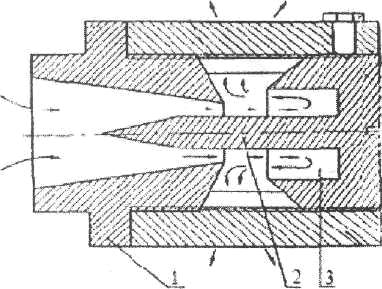

 Газоструйный свисток - это источник мощного акустического сигнала частотой 5 кГц. Он состоит из сужающегося сопла 1, конического рассекателя 2 и отражающего резонаторач 3, см. рис. 2.В полости газопровода,при движении очистного снаряда возникает перепад давления газа до и после снаряда. Под действием перепада давления газа, начинается генерация монотонного звука, мощность которого с ростом перепада давления нарастает. Диапазон перепадов давления в пределах которых устойчиво генерируется звуковая волна составляет 0,5-4 атм.
  В процессе беспрепятственного движения снаряда перепад давления мал и звуковое давление создаваемое газоструйным свистком мало. Однако, при уменьшении скорости движения снаряда за счет увеличения трения в трубопроводе или при его остановке обусловленной, к примеру, наледью, перепад давления значительно возрастает и возрас-тает звуковое давление. Таким образом, газоструйный свисток, установленный на очистном снаряде может генерировать мощную однотоновую звуковую волну (например, с частотой 5 кГц) со звуковым давлением до 145 дБ, которая уверенно прослушивается и идентифицируется на поверхности обваловки газопровода через толщу грунта.

Особености
Прост при установке. Не требует наличия какого-либо источника питания.

Комплект поставки:
1) Газоструйный свисток ГС-1 - 1 шт.
2) Руководство по эксплуатации - 1шт.
3) Паспорт - 1шт.
4) Формуляр - 1шт.

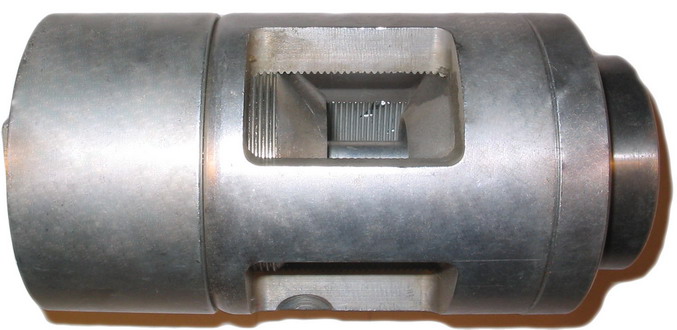

1)Внешний вид:

Газоструйный свисток ГС-1

2)Устройство:

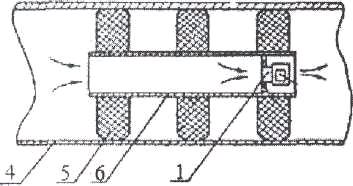

3)Вариант установки:
