ЭС0202/1Г, ЭС0202/2Г


Сделать заказ >>>

 Поиск в каталоге:

ЭС0202/1Г, ЭС0202/2Г Мегаомметры / Измерения электрических величин / Измерения электрических и магнитных величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЭС0202/1Г, ЭС0202/2Г

Тип:
Мегаомметры

ТУ:


Краткое тех. описание:
Исполнение мегаомметров ЭС0202 - брызговлагозащищенное

Цена ЭС0202/1Г, ЭС0202/2Г:
Уточняйте по телефону или через обратную связь.

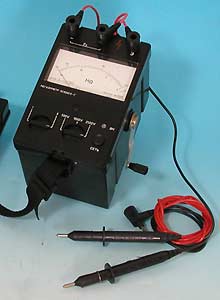

Мегаомметры ЭС0202/1Г, ЭС0202/2Г
Выпускаются взамен мегаомметров М4100/1, М4100/2, М4100/3, М4100/4, М4100/5

Исполнение мегаомметров ЭС0202 - брызговлагозащищенное

Мегаомметры ЭС0202/1Г, ЭС0202/2Г

Мегомметр или мегаомметр (от мега..., ом и ...метр), прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегаомметры применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.

При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.

Мегаомметры ЭС0202 соответствуют требованиям ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний” к изделиям класса защиты II; ГОСТ Р 51350 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”, категория монтажа (категория перенапряжения) II .

Класс точности мегаомметров ЭС0202, выраженный в виде относительной погрешности по ГОСТ 8.401-80, 15. Пределы допускаемых значений основной относительной погрешности равны ± 15 % от измеряемого значения.

Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202, вызванной протеканием в измерительной цепи токов промышленной частоты 50 мкА для ЭС0202/1-Г и 500 мкА для ЭС0202/2-Г, не должны превышать пределов основной относительной погрешности.

Марка

Диапазон измерений, МОм

Выходное напряжение на зажимах, В

ЭС0202/1-Г

0-1000

100± 10, 250± 25, 500± 50

ЭС0202/2-Г

0-10000

500± 50, 1000± 100, 2500± 250

Время установления показаний мегаомметра не превышает 15 с.

Режим работы мегаомметра прерывистый: измерение – 1 мин , пауза – 2 мин.

Питание мегаомметров осуществляется от встроенного электромеханического генератора.

Скорость вращения рукоятки генератора должна быть (120…144) оборотов в минуту.

Мегаомметры сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50 ° С и относительной влажности 90 % при температуре плюс 30 ° С.

Внимание!

С декабря 2003 года мегаомметры ЭС0202 выпускаются в сумках для транспортировки.
