Прибор контроля изоляции Ф4106, Ф4106А
для цепей с изолированной нейтралью
(замена прибора МКН380)
Исполнение
прибора - брызговлагозащищенное
Измерительные
приборы контроля изоляции Ф4106 и Ф4106А
служат для измерения сопротивления
изоляции при его снижении в сетях
переменного тока с изолированной
нейтралью, находящихся под напряжением
220 В или 380 В, частотой 50, 60 или 400
Гц.
Область применения измерителей Ф4106
- передвижные и стационарные
электроустановки с изолированной
нейтралью.
Прибор предназначен для встраивания и
при эксплуатации доступ к разъему РУ и
зажимам ПУ, а также к выходным и входным
цепям прибора должен быть закрыт. Во
внешней цепи питания прибора необходимо
устанавливать предохранитель на 0,16 А
типа ВПБ-6 или другого типа с
аналогичными характеристиками.

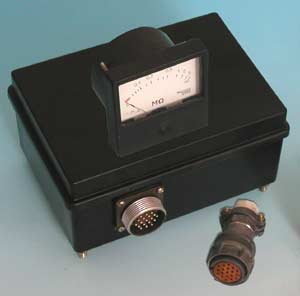

Щитовой измерительный прибор Ф4106
состоит из показывающего (ПУ) и
релейного (РУ) устройств.
РУ имеет следующие уставки
сопротивления:
Ф4106 – 30, 50, 500 кОм
Ф4106А – 12, 20, 60 кОм.
Диапазон измерения ПУ – 0,02 - 5 МОм.
Класс точности ПУ – 2,5.
Предел допускаемой основной
погрешности РУ равен 10% от
сопротивления установки.
Условия эксплуатации - от минус 60 °
С до плюс 60 ° С.
Исполнение прибора Ф4106 и Ф4106А -
пылезащищенное, брызгозащищенное,
виброустойчивое.
Габаритные размеры, мм :
РУ – 175х98х143
ПУ - 80х80х100.
Масса, кг, не более:
РУ – 1,3
ПУ – 0,2.
Время установления рабочего режима -
не более 15 минут.
Режим работы - непрерывный.
Продолжительность непрерывной работы не
ограничена.
|
