Анализатор потока АТ-Е1

AT-E1 выполняет полный спектр измерений на цифровых потоках Е1:

• Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
• Обнаружение и индикацию аварийных состояний
• Отображение графических отчётов по результатом измерения
• Генерацию тестовых сигналов, имитацию аварий и вставку ошибок
• Измерение частоты и уровня входного сигнала
• Отображение формы сигнала
• Просмотр данных в каналах
• Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
• Измерение и генерацию фазового дрожания (джиттера)
• Измерения параметров в соответствии с нормами приказа Минсвязи РФ от 10.08.96 №92

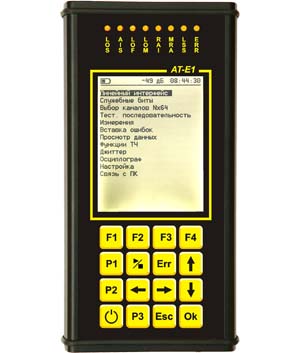

Прибор оснащён большим экраном 320 x 240 с яркой подсветкой (диагональ 10 см), имеет интерфейс USB для связи с ПК и прочный алюминиевый
корпус.

Технические характеристики

Передатчик
Выходное сопротивление	120 Ом
Форма выходного сигнала	в соответствии со спецификацией G.703
Источники синхросигнала	внутренний, восстановленный, внешний
Частота внутреннего генератора	2048000 +6 Гц
Функция смещения частоты	+6000 Гц с шагом 1 Гц
Генерируемые тестовые последовательности	ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23) все 1, все 0, пользовательская, инверсия
Структура потока	неструктурированный, ИКМ-31, ИКМ-30
Вставка ошибок	кодовые, битовые, FAS, MFAS, CRC, E-bit
Имитация аварий и состояний	LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Программируемый коэффициент ошибок	1 ошибка в секунду,1*10N (N= -1, -2, -3, -4, -5, -6)
Генерация джиттера
Вид модуляции	гармонический
Диапазон амплитуд	0 .. 10 ТИ 1 ТИ = 488 нс
Приёмник
Входное сопротивление	120 Ом, >4 кОм
Входное усиление, Дб	0, 6, 12, 24, 30, 36, 43
Диапазон частоты входного сигнала	2048000 + 6000 Гц
Анализируемые тестовые последовательности	ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23) все 1, все 0, пользовательская, инверсия
Структура потока	неструктурированный, ИКМ-31, ИКМ-30
Обнаружение ошибок	кодовые, битовые, FAS, MFAS, CRC, E-bit
Обнаружение аварий и состояний	LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Диапазон контролируемых значений коэффициента ошибок	От 10-1 до 10-10
Диапазон счета числа текущих ошибок	От 0 до 999999999
Измерение джиттера
Диапазон измерения в интервале частот джиттера :
20 Гц - 900 Гц	10 ТИ
900 Гц - 18 кГц	9/Fj ТИ
18 кГц - 50 кГц	0.5 ТИ
50 кГц - 100 кГц	0.4 ТИ
Погрешность измерения
На частоте 1 кГц	+ 0.02 ТИ + 0.05*A
На других частотах в диапазоне 20 Гц - 100 кГц	+ 0.02 ТИ + 0.07*A
1 ТИ = 488 нс, A - значение измеряемой величины в ТИ, Fj - частота джиттера в кГц.
Габариты

Документация:

Техническое описание и инструкция по эксплуатации АТ-Е1
