Наименование:
МИД-КС

Тип:
Магнитоимпульсный дефектоскоп кабельный

ТУ:


Краткое тех. описание:
Магнитоимпульсный дефектоскоп кабельный МИД-КС предназначен для регистрации давления и температуры по стволу скважины с одновременным контролем технического состояния насосно-компрессорных труб и обсадных колонн в заглушенных нефтяных и газовых скважинах.

Цена МИД-КС:
Уточняйте по телефону или через обратную связь.

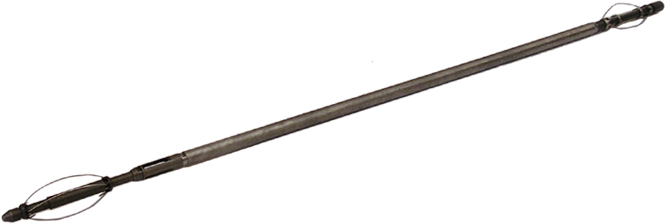

Комбинированный прибор контроля технического состояния скважины МИД-КС

Комбинированный прибор контроля технического состояния скважины МИД-КС

Назначение

Магнитоимпульсный дефектоскоп кабельный МИД-КС предназначен для регистрации давления и температуры по стволу скважины с одновременным контролем технического состояния насосно-компрессорных труб и обсадных колонн в заглушенных нефтяных и газовых скважинах.


Состав

В состав прибора входят: два датчика дефектоскопа, регистрирующих состояние компрессорных труб и обсадных колонн, датчик температуры, датчик давления и канал ГК.

Прибор комплектуется ПО обработки данных и может комплектоваться регистрирующим блоком телеметрии с регистрирующей программой.


Принцип работы

Метод магнито-импульсной дефектоскопии и толщинометрии основан на решении обратной задачи становления поля магнитного диполя, расположенного на оси системы коаксиальных проводящих цилиндрических оболочек. Для обеспечения необходимого пространственного разрешения в приборе используются две продольные приемно-возбуждающие катушки, имеющие различную длину и магнитный момент. Кроме того, для выявления в трубах азимутально-ориентированных дефектов, в приборе может устанавливаться поперечная катушка.


В процессе спускоподъемных операций производится регистрация следующих параметров: ЭДС становления поля на каждой катушке дефектоскопа, давление и температура окружающей среды, температура датчика давления. Наличие данных о температуре датчика давления, позволяет произвести корректировку его показаний для устранения температурных уходов характеристик.


Полученная в приборе информация в цифровом виде передается на земную поверхность по каротажному кабелю с использованием кодировки Мачестер-2.


Для приема, накопления и визуализации, передаваемых по кабелю в реальном масштабе времени данных, может быть использована любая каротажная станция, поддерживающая данный формат обмена (Блик-2, Кедр и др.). Полученная в виде файлов данных информация подвергается обработке и интерпретации с применением программного комплекса MID-SGS.


Технология обработки данных включает следующие операции:
•  ввод априорных данных об объекте исследования (информация о муфтах, количестве и параметрах колонн);
•  вычисление толщины стенок труб;
•  выдача и визуализация результатов.


Технические характеристики

Диаметр скважинного прибора, мм

45

Диапазон рабочих температур, °С

от 0 до +130

Баропрочность, Мпа

90

Длина прибора с центраторами, мм, не более

2800

Масса прибора, кг, не более

15

Число одновременно исследуемых колонн (с определением толщины)

1 - 2

Точность определения толщины с калибровкой по ненарушенным интервалам самой изучаемой скважины:
    - по первой (ближней) колонне, мм, не хуже
    - по второй колонне, мм, не хуже




0,5
1,5

Чувствительность к изменениям толщины:
    - по первой колонне, мм, не хуже
    - по второй, мм, не хуже



0,2
0,6

Минимальная длина участка кольцевого уменьшения толщины
на 3 мм:
    - по первой колонне, мм, не хуже
    - по второй, мм, не хуже




80
200

Минимальная длина обнаруживаемой вертикальной трещины:
    - по первой колонне, мм, не хуже
    - по второй, мм, не хуже



80
160

Минимальная длина обнаруживаемой поперечной трещины:

50% диаметра

Выделяемые неоднородности:

элементы конструкции,
заколонная оснастка (муфты, пакеры, башмаки колонн,
центраторы, турбуляторы и др.)

Минимальный диаметр исследуемой колонны, мм

88,9

Максимальный диаметр исследуемой колонны, мм

244.5

Диапазон измерения температуры, °С

0 – 130

Разрешающая способность по температуре, °С

0,0022

Диапазон измерения давления, Мпа

0 - 90

Разрешающая способность по давлению, Мпа

0,00015

Питание прибора осуществляется от источника постоянного тока:
    - напряжение, В
    - ток, мА, не более



85 - 100
100

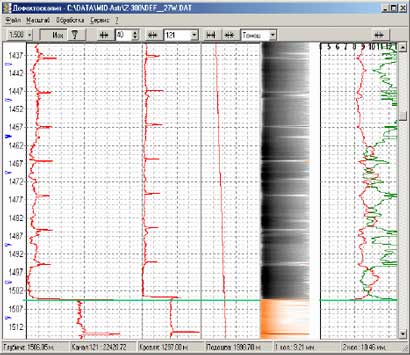

Рабочие окна управляющей программы

Заказать МИД-КС Магнитоимпульсный дефектоскоп кабельный
