Полевой комплекс дистанционного контроля
барических параметров ВПК
Назначение
Полевой комплекс предназначен
для определения фактических значений и динамики
изменения величины избыточного давления во время
взрыва снарядов и расчета тротилового
эквивалента зарядов.
Состав аппаратуры комплекса
• носимая рабочая станция;
• блок аналого-цифрового преобразования (АЦП);
• датчики давления;
• кабель телеметрический;
• система автономного питания;
• вспомогательное оборудование.
Носимая рабочая станция
служит для управлением работой комплекса,
обеспечивает сбор, хранение и обработку
зарегистрированных данных, отображает на экране
монитора полученные результаты в табличном и
графическом виде. Включает в себя промышленный
компьютер, контроллер телеметрического канала,
источник питания блока АЦП, технологическое
программное обеспечение.
Блок АЦП служит для
аналого-цифрового преобразования аналоговых
сигналов, поступающих с датчиков давления, и
запоминания оцифрованных данных в памяти блока.
Включает в себя спецпроцессор, многоканальный
АЦП, приемопередатчик телеметрического канала
связи и источник питания.
Датчики давления
предназначены для преобразования избыточного
давления проходящей ударной волны в
электрический сигнал.
Кабель телеметрический
предназначен для подключения блока АЦП к носимой
рабочей станции. Обеспечивает передачу цифровых
данных и команд по телеметрическому каналу
связи, а также осуществляет передачу питающего
напряжения на блок АЦП.
Система автономного питания
служит для обеспечения в полевых условиях
напряжения, необходимого для питания аппаратуры
комплекса при питании аппаратуры от сети ~220 В.
Содержит дизель-генератор и блок бесперебойного
питания. При питании аппаратуры от источника +24
В содержит аккумуляторную батарею.
Вспомогательное оборудование
включает в себя стойки для установки датчиков
давления, устройства распределительные для
подключения датчиков давления к блоку АЦП,
дополнительные секции телеметрического кабеля с
блоками регенерации для удлинения
телеметрического канала связи и т.д.
Технические данные
|
Носимая рабочая
станция |
|
Процессор |
Pentium III |
|
ОЗУ, МБ |
512 |
|
HDD, ГБ |
40 |
|
Скорость
приема-передачи данных по
телеметрическому каналу
связи, Мбит/сек |
1 |
|
Диапазон рабочих
температур, °C |
от 15 до 35 |
|
Габаритные размеры,
мм, не более |
500х450х1200 |
|
Масса, кг, не более |
60 |
|
Блок АЦП |
|
Количество каналов |
48 |
|
Максимальный входной
сигнал, мВ |
2500 |
|
Частотный диапазон,
Гц |
10 - 50000 |
|
Коэффициент
подавления синфазного сигнала на частоте
1000 Гц, дБ, не менее |
50 |
|
Число разрядов АЦП |
знак+11 |
|
Период дискретизации,
мкс |
2,5 |
|
Напряжение питания, В |
12,5±2,5 |
|
Потребляемая
мощность, Вт, не более |
15 |
|
Габаритные размеры,
мм, не более |
228х228х125 |
|
Масса, кг, не более
|
5 |
|
Датчики давления |
|
Диапазон измеряемых
избыточных давлений, кПа |
1 - 500 |
|
Резонансная частота
преобразования, кГц, не менее |
100 |
|
Частотный диапазон,
Гц |
10 - 100000 |
|
Временное разрешение,
мкс, не более |
30 |
|
Коэффициент
чувствительности, мВ/кПа |
3,0 - 4,5 |
|
Динамическая
погрешность, %, не более |
5 |
|
Температурный
диапазон, °С |
от -20 до +50 |
|
Габаритные размеры,
мм не более |
150x24x365 |
|
Масса, г, не более |
450 |
|
Кабель
телеметрический |
|
Количество жил |
6 |
|
Сечение жил, мм2:
- силовой пары
- сигнальных пар |
2
0,2
|
|
Волновое
сопротивление сигнальных пар, Ом |
110 |
|
Температурный
диапазон, °С |
от -40 до +70 |
|
Масса секции 110 м,
кг, не более |
13 |
|
Длина кабеля, м, не
менее |
110 |
Функциональные возможности технологического
программного обеспечения
-
Контроль датчиков в
процессе создания рабочей конфигурации.
-
Тарировка датчиков с
записью в файл зарегистрированных данных
и рассчитанных поправочных
коэффициентов.
-
Регистрация данных с
записью в файл зарегистрированных данных
и параметров регистрации.
-
Использование любого
канала АЦП в качестве синхронизирующего.
-
Обработка полученных
данных результатов, несколько вариантов
расчета тротилового
эквивалента зарядов.
-
Работа с ранее
полученными результатами (контроль
параметров, просмотр данных тарировки и
регистрации, повторная обработка
данных).
-
Тестирование
аппаратуры комплекса.
-
Сервисные функции:
окно помощи, контроль сбоев при передаче
данных, предупреждения в
случае некорректностей в процессе
работы.
-

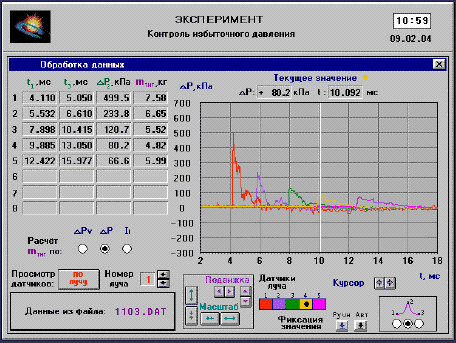

Графическое
отображение зарегистрированных данных
обеспечивает:
- выбор данных «по лучу» или «по
кольцу» от центра «звезды» исходной
расстановки;
- масштабирование по осям координат;
- задание цвета линий графиков;
- отображение текущей координаты
курсора на любом графике;
- фиксацию значений, выбранных с
помощью курсора, с целью их
использования в
качестве исходных данных при
обработке.
Полевой комплекс с указанными
характеристиками успешно эксплуатируется в
войсковой части 61469.
|
