Система синхронизации групповых источников возбуждения сейсмических колебаний БУКС-Т

Назначение и состав изделия

Используется для синхронизации начала запуска сейсмостанции и запуска источников возбуждения при проведении сейсмических работ с применением групповых источников возбуждения сейсмических колебаний типа «ГИСЭМ-Тритон»


Обеспечивает контроль и управление работой не менее 10 излучателей, имеющих встроенные датчики момента срабатывания. Предусмотрена возможность эксплуатации в режиме нескольких групп.

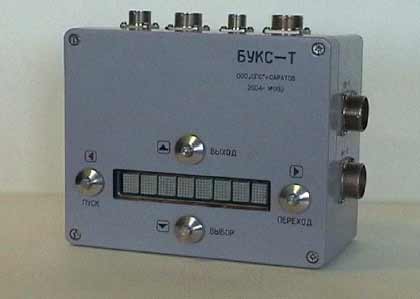

Система состоит из двух блоков синхронизирующих универсальных (БСУ), один из которых должен быть запрограммирован как шифратор, а другой - как дешифратор. Шифратор устанавливается на пункте регистрации сейсмических сигналов, а дешифратор - на пункте возбуждения.


Передача команд и информации между блоками системы может проводиться как по радиоканалу, так и по проводам.


Принцип работы

Под действием кодовой посылки, передаваемой с шифратора, дешифратор с учетом задержек срабатывания каждого источника возбуждения формирует в рассчитанные моменты времен импульсы запуска излучателей таким образом, чтобы источники возбуждения каждой группы сработали синхронно в заданный момент времени относительно сигнала запуска сейсмостанции.


В процессе возбуждения осуществляется регистрация моментов срабатывания излучателей и производится автоматическая коррекция моментов запуска источников возбуждения с учетом измеренных задержек их срабатывания.

Информация о текущем возбуждении передается из дешифратора в шифратор, где индицируется на индикаторном табло шифратора.

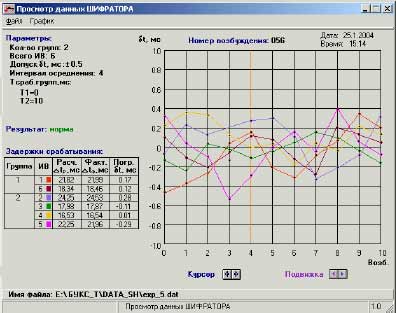

Кроме того, данные работы источников могут быть считаны внешним компьютером через RS-232. Система комплектуется программой, позволяющей с помощью внешнего компьютера обеспечивать постоянный мониторинг текущего состояния источников пунктов возбуждения.
