ЦХМ-02 Цифровой холловский магнитометр / Измерения характеристик магнитных полей / Измерения электрических и магнитных величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЦХМ-02

Тип:
Цифровой холловский магнитометр

ТУ:


Краткое тех. описание:
Магнитометр ЦХМ-02 - прибор для измерения модуля полного вектора магнитной индукции или его составляющих

Цена ЦХМ-02:
Уточняйте по телефону или через обратную связь.

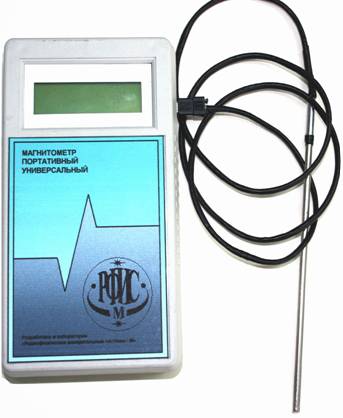

Цифровой холловский магнитометр ЦХМ-02

Цифровой холловский магнитометр ЦХМ-02Цифровой холловский магнитометр  (фирменное обозначение - ЦХМ-02) разработан по госзаказу Фонда содействия развитию малых форм предприятий в научно-технической сфере и защищен патентом РФ.

Магнитометр – прибор для измерения модуля полного вектора магнитной индукции или его составляющих.

Магнитометр ЦХМ-02 является единственным:

Ø  имеющим оптимальный рабочий диапазон измерений 10-8...10 Тл;

Ø  портативным для данного диапазона измерения (функциональная часть прибора не превышает размеров сотового телефона);

Ø  в режиме дефектоскопа магнитометр использует магнитное поле Земли, что устраняет необходимость дополнительного намагничивания проверяемого изделия.

Ø  Кроме того, разработанный магнитометр оказывает пассивное воздействие на объект, что позволяет проводить неразрушающий контроль;

Ø  обладает интеллектуальной системой обработки показаний, что упрощает работу с прибором и интерпретацию данных;

Ø  измеряет локальное магнитное поле в объеме 1 мм3;

Ø  имеет минимальную температурную погрешность измерения в полевых условиях;

Ø  по заказу комплектуется набором различных датчиков и системой дистанционного мониторинга.

Технические характеристики магнитометра ЦХМ-02:

  • частотный диапазон: 0 Гц – 100 Гц;

  • порог чувствительности: 10–8 Тл в полосе 1 Гц;

  • класс точности: 0,1;

  • систематическая погрешность измерения: 10–6 Тл при температуре 10оС... 50оС;

  • возможность усреднения результатов ряда измерений;

  • возможность сопряжения с компьютером посредством интерфейса USB;

  • сохранение и обработка результатов в удобном для пользователя виде;

  • аккумуляторное питание при ресурсе автономной работы до 100 часов.

Области возможного применения магнитометров

(Информация получена по результатам собственного маркетингового зондирования рынка)

·        Дефектоскопия металлических изделий. Магнитометры применяются  организациями, эксплуатирующими  трубопроводные  системы  и  другие  протяженные  инженерные сооружения  из  ферромагнитных  материалов, котлы, реакторы и баллоны высокого давления,  как  средство  неразрушающего  контроля  и бесконтактной  (дистанционной)  дефектоскопии. Типами выявляемых дефектов трубопроводов являются коррозионные язвы, пятна, дефекты сварных швов, трещины, вмятины, задиры, переходы диаметров, изменения толщины стенок трубы. С помощью магнитометрии можно выявить дефекты, минимальная длина которых составляет от 1 мм (трещины, дефекты сварных швов, язвы). Глубина выявляемых дефектов составляет не менее 10% от толщины стенки трубы. Магнитометры также используются для контроля режимов намагничивания в процессе магнитопорошковой дефектоскопии, которая широко применяется, например, в железнодорожном транспорте.

·        Контроль намагниченности в процессе производства. В процессе производства магнитометры используются для контроля намагниченности ферромагнитных деталей при их подготовке к электронно-лучевой и дуговой сварке, а также для определения степени размагничивания деталей, изделий и полуфабрикатов из ферромагнитных материалов путем измерения нормальной составляющей напряженности магнитного поля вблизи поверхности контролируемого изделия. При производстве спецсталей применяется 100 % магнитометрический контроль.

·        Геофизика и геологоразведка. Специализированные магнитометры-градиометры применяются для измерения компонент вектора геомагнитной индукции с подвижной или стационарной платформы (в том числе – в скважинах), для измерения вариаций модуля вектора магнитной индукции поля Земли и его составляющих, для исследования полей, создаваемых искусственными источниками, а также в системах, служащих для привязки и ориентации объектов по магнитному полю. Еще одна область применения – измерение магнитных свойств горных и осадочных пород, при нефтеразведке и поиске полезных ископаемых.

·        Экология, медицина и магнитобиология. Магнитометры используются лечебными учреждениями и медицинскими центрами диагностики для оценки интенсивности магнитной бури в любом районе Земного шара в реальном масштабе времени, для оснащения магнитных камер в лечебных и диагностических центрах, для внесения необходимых изменений в курс лечения травматических, психоневрологических, терапевтических и послеоперационных больных, подверженных повышенной чувствительности к изменениям магнитного поля. Использование магнитометров службами санитарно-эпидемиологического надзора позволяет выявлять и определять местонахождение вредных электромагнитных излучений искусственного происхождения, оказывающих воздействия на человека на его рабочем месте.

Заказать ЦХМ-02 Цифровой холловский магнитометр
