Описание
Технические данные

Наименование:
9002ДСТ

Тип:
Датчики силоизмерительные тензорезисторные

ТУ:
ТУ 4273-038-00225526-99

Краткое тех. описание:
Для измерения статических усилий сжатия и могут использоваться в электромеханических и силоизмерительных устройствах, а также дозирующих системах в различных отраслях промышленности. Наибольший предел измерений, кН 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0, 5,0. Категории точности 0,06, 0,10, 0,25.

Цена 9002ДСТ:
Уточняйте по телефону или через обратную связь.

9002 ДСТ Датчики силоизмерительные тензорезисторные

Технические характеристики:

Номинальное усилие, кН (т.с.) - 0,01 (0,001); 0,02 (0,002); 0,05 (0,005); 0,1 (0,01); 0,2 (0,02); 0,5 (0,05); 1,0 (0,1); 2,0 (0,2); 5,0 (0,5);
Категория точности - 0,06; 0,10; 0,25;
Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 1,0;
Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
Сопротивление мостовой схемы входное, Ом - 760±4,0;
Сопротивление мостовой схемы выходное, Ом - 800±8,0;
Диапазон рабочих температур (группа исполнения), °С - -10…+50 (С3);
Степень защиты оболочки - IPХХ;
Напряжение питания постоянным током, не более, В - 12;
Масса, кг - 0,6.

Для подключения к вторичным преобразователям датчики изготавливаются с разъёмом.

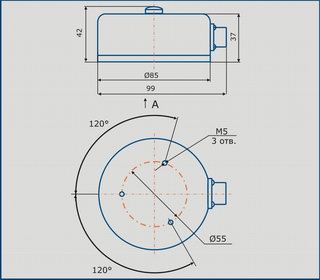

Габаритно-присоединительные размеры (мм)

Пример обозначения при заказе:

9002 ДСТ-5,0-0,10-СЗ

9002 ДСТ - обозначение датчика;
5,0 - номинальное усилие, кН;
0,10 - категория точности;
СЗ - группа исполнения.

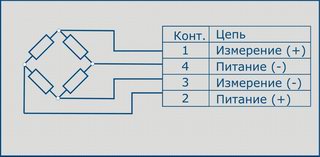

Схема подключения
