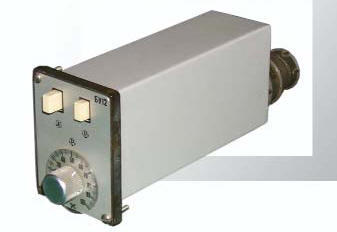

Блок управления аналогового
регулятора БУ12
Общепромышленное
исполнение ТУ 25.02.1678-74 Экспортное исполнение ТУ 25.02.ЭД1.1678-78 Код ОКП
42 1892
НАЗНАЧЕНИЕ
Блок управления аналогового
регулятора БУ12 предназначен для применения в схемах автоматического
регулирования различных технологических параметров в качестве блоков
управления, а также вспомогательных устройств к регулирующим приборам.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Безударное переключение цепей
нагрузки аналогового регулирующего прибора Р12 с автоматического управления
на ручное и обратно.
Ручное управление током нагрузки.
Контроль тока нагрузки (с помощью внешнего миллиамперметра 0-5мА, Rвн не
более 50 Ом).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание:
Напряжение – ~220В (допускается –
от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более
5ВА.
Конструктивное исполнение:
Габаритные размеры – 80х60х172мм;
Масса – не более 0.7кг; Монтаж – щитовой; Подключение – штепсельный разъем.
Аналоговый вход:
Вид – 0-5мА постоянного тока от
аналогового регулирующего блока.
Аналоговые выходы:
Для управления нагрузкой в режиме
"Ручное":
Вид – 0-5мА постоянного тока;
Сопротивление нагрузки –- не более
3кОм. Для управления аналоговым регулятором в режиме "Ручное":
Вид – 0-5мА постоянного тока,
синхронизированный с сигналом ручного управления или гальванически
изолированный от него (по выбору);
Сопротивление нагрузки – не более
1кОм.
Ручное управление:
Для коммутации цепей
автоматического и ручного управления – двухпозиционное кнопочное
переключение с фиксацией;
Для уставки выходного тока ручного
управления в пределах 0-5мА – регулятор со шкалой 0-100%.
|
