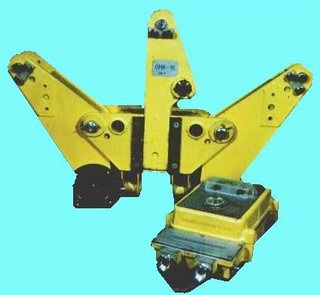

Ограничитель натяжения
канатов проходческих лебёдок ОНК-1М.У1
|
|
Ограничитель натяжения канатов проходческих лебедок ОНК-1М.У1
предназначен для контроля натяжения канатов и автоматического
отключения проходческих лебедок при увеличении или уменьшении
натяжения канатов от установленных значений.
ОНК-1М.У1 применяется при проходках и углубках вертикальных стволов
шахт.
ОНК-1М.У1 изготавливается трех типоразмеров в зависимости от
номинального значения на канате.
Исполнение ОНК-1М.У1 – рудничное нормальное РН2 ГОСТ 24754.
ОНК-1М выпускается для работы на прядных канатах и на закрытых
канатах.
|
|

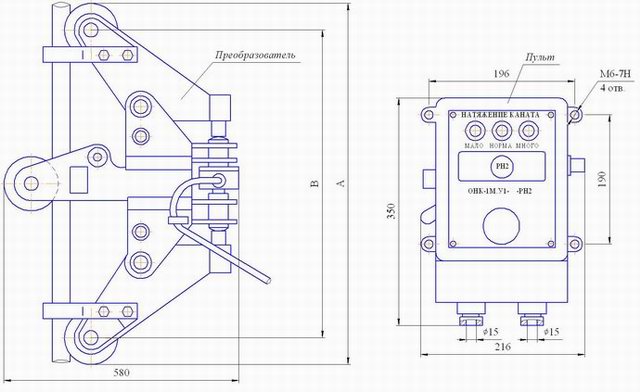

Обозначение |
Номинальное значение нагрузки на канате, кН |
А, мм |
В, мм |
|
ОНК-1М.У1-10 |
100 |
820 |
700 |
|
ОНК-1М.У1-16 |
180 |
820 |
700 |
|
ОНК-1М.У1-45 |
450 |
1020 |
900 |
Технические характеристики
|
Наименование параметра |
Типоразмер ОНК-1М.У1 |
|
ОНК-1М.У1-10 |
ОНК-1М.У1-16 |
ОНК-1М.У1-45 |
|
Номинальное значение нагрузки на канате, кН |
100 |
180 |
450 |
|
Пределы контролируемых нагрузок на канате при перенатяжении, кН |
63;
100 |
100;
160; 180 |
250;
450 |
|
Диаметры контролируемых канатов, мм |
от 18
до 35 |
св. 30
до 45 |
св. 40
до 65 |
|
Габаритные размеры преобразователя, мм |
|
|
|
|
|
820 |
820 |
1020 |
|
|
580 |
580 |
580 |
|
|
165 |
165 |
165 |
|
Габаритные размеры пульта, мм |
|
|
|
|
|
360 |
360 |
360 |
|
|
250 |
250 |
250 |
|
|
180 |
180 |
180 |
|
Масса
преобразователя, кг |
48,3 |
48,5 |
50,5 |
|
Масса
пульта, кг |
6 |
6 |
6 |
Срабатывание защиты должно происходить при изменении натяжения каната более
чем на 10% номинальной нагрузки от установленного значения предела
ослабления "МАЛО" и предела перенапряжения "МНОГО" с погрешностью ±10%
номинальной нагрузки ограничителя.
Допустимая перегрузка на датчик – не более 300% номинального значения
нагрузки.
Скорость движения контролируемого каната – не более 1 м/сек.
Разрывная мощность контактов защиты в цепи переменного тока при напряжении
380 В – не более 190 ВА.
Коммутационная способность выходных цепей при напряжении 380 В переменного
тока – не менее 0,5 А.
Питание ОНК-1М осуществляется от сети напряжения 380 В, либо 220 В, либо
127 В, частотой 50±1 Гц.
Потребляемая мощность – не более 25 Вт.
Принцип работы
ОНК-1М состоит из преобразователя усилия натяжения канатов в
пропорциональный электрический сигнал и пульта управления.
Для преобразования величины натяжения каната в пропорциональное ему и
меньшее по величине измеряемое усилие использована плавно регулируемая
рычажно-роликовая система, состоящая из трех роликов, между которыми
контролируемый канат располагается с небольшим перегибом на среднем ролике,
и двух кулис, передающих усилие с роликов на датчик и установленных на
корпусе преобразователя, а также плавно перемещаемой каретки с закрепленным
на ней средним роликом.
Для преобразования механических усилий в электрический сигнал применен
тензорезисторный силоизмерительный датчик.
Сигнал с датчика преобразовывается в напряжение постоянного тока величиной
до 6 В усилителем, установленным в корпусе датчика. Если усиленный сигнал с
датчика больше напряжения, заданного переключателем "МАЛО", и меньше
напряжения, заданного переключателем "МНОГО", то лебедка работает нормально.
Если сигнал выходит за пределы указанного диапазона, то лебедка
останавливается.
|
