Весы крановые подвесные ВКП-4504
|
|
Весы
крановые. Назначение:

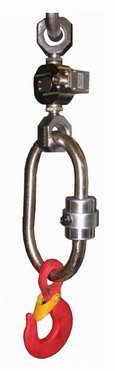

Весы крановые подвесные ВКП-4504 предназначены для
локального взвешивания грузов, подвешенных на крюке, с индикацией
измеренной массы груза на табло измерительного прибора.
Весы крановые могут применяться в различных
отраслях промышленности и сельского хозяйства для технологического
взвешивания.
Весы Крановые.
Технические характеристики:
|
Габаритные размеры грузоприёмного устройства |
мм, не
более |
870´210´210 |
|
Масса
грузоприёмного устройства |
кг, не
более |
18 |
|
Класс
точности по ГОСТ 29329-92 |
- |
средний |
|
Электрическое питание весов (однофазный переменный ток): |
|
|
|
·
напряжение
·
частота |
В |
220 |
|
Гц |
50 |
|
Потребляемая мощность |
Вт, не
более |
1000 |
|
Рабочий
диапазон температур эксплуатации весов: |
|
|
|
·
измерительного прибора
·
узла встройки с датчиком силы |
°С |
-10…+40 |
|
-30…+50 |
|
Весы крановые. Пределы взвешивания
и допустимой погрешности - см. таблицу
|
Условное
обозначение
весов |
Пределы
взвешивания, кг |
Число поверочных
делений, (nе) |
Цена поверочного
деления, кг, (е) |
Предел допустимой
погрешности, кг |
|
НПВ |
НмПВ |
от НмПВ до 500е
включ. |
св. 500е до 2000
включ. |
св. 2000е |
|
ВКП-4504-100-500
ВКП-4504-150-750
ВКП-4504-200-1000
ВКП-4504-250-1250
ВКП-4504-300-1500
ВКП-4504-400-2000
ВКП-4504-500-2500
ВКП-4504-600-3000
ВКП-4504-800-1600
ВКП-4504-1000-2000
ВКП-4504-2000-2000 |
100
150
200
250
300
400
500
600
800
1000
2000 |
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
10
10
20 |
500
750
1000
1250
1500
2000
2500
3000
1600
2000
2000 |
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,5
0,5
1,0 |
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,5
±0,5
±1,0 |
±0,4
±0,4
±0,4
±0,4
±0,4
±0,4
±0,4
±1,0
±1,0
±2,0 |
±0,6
±0,6 |
Весы

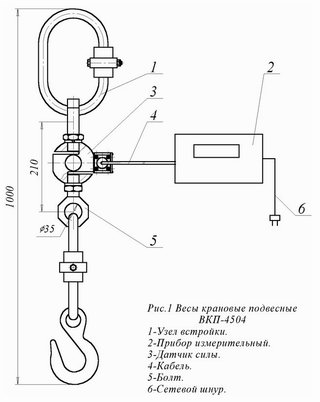

крановые. Устройство и принцип действия:
Основой крановых весов
является узел встройки с датчиком силы 3, которые преобразуют силу тяжести
взвешиваемого груза в электрический сигнал. В зависимости от изменения
электрического сигнала прибор измерительный 2 вырабатывает счетные импульсы,
количество которых пропорционально массе взвешиваемого груза. Результаты
измерения выводятся на цифровое табло прибора измерительного.
Узел встройки с датчиком силы и
прибор измерительный соединены между собой кабелем с контактным разъемом 4. К
датчику силы с двух сторон крепятся болты 5, оси отверстий которых располагаются
под углом 90°, для свободного перемещения узла встройки с датчиком силы в двух
плоскостях. В болты вдеваются разъемные звенья 1, на одном из которых крепится
крюк.
Крановые
Весы обеспечивают отображение результатов взвешивания на цифровом
табло прецизионного тензоизмерителя "Микросим 06А" или измерительного
тензометрического прибора БУ4263-М2. Прибор измерительный, входящий в состав
весов, имеет индикатор, клавиатуру управления и интерфейсы для связи с
компьютером (RS232-C) и принтером (CENTRONICS), подключения весов в АСУ ТП
предприятия.
|
