БУ 4263-М1, БУ 4263-М2... Контроллер весовой / Измерения массы / Измерения механических величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БУ 4263-М1, БУ 4263-М2, БУ 4263-М3

Тип:
Контроллер весовой

ТУ:


Краткое тех. описание:
Контроллер применяется для обработки результатов взвешивания, отображения и хранения информации в оперативной памяти в составе электромеханических (тензометрических) весов, весовых устройствах и силоизмерительных системах

Цена БУ 4263-М1, БУ 4263-М2...:
Уточняйте по телефону или через обратную связь.

Контроллер весовой БУ 4263-М1, БУ 4263-М2, БУ 4263-М3

Контроллер весовой БУ 4263-М1, БУ 4263-М2, БУ 4263-М3

Контроллер применяется для обработки результатов взвешивания, отображения и хранения информации в оперативной памяти в составе электромеханических (тензометрических) весов, весовых устройствах и силоизмерительных системах.



Контроллер весовой БУ 4263-М...

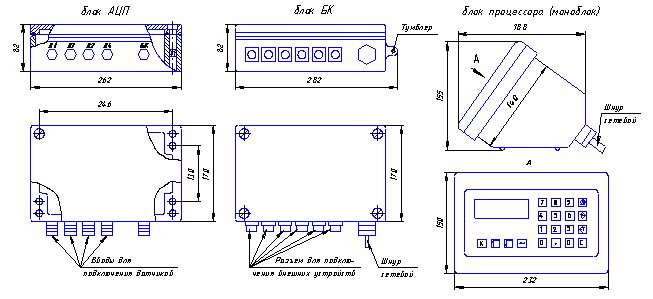

Схема





Модули  системы БУ 4263-М …



Блок процессора



Блок процессора

Блок процессора



Блок АЦП

Блок АЦП

Блок АЦП





Блок питания и коммутации

Блок питания и коммутации

Блок питания и коммутации

БУ4263-М1

P

P

P

БУ4263-М2

P(моноблок)





БУ4263-М3



P

P

Технические характеристики



БУ 4263-М1

БУ 4263-М2

БУ 4263-М3

Применяемость Автомобильные и вагонные весовые системы статического взвешивания Платформенные и бункерные системы статического взвешивания Автомобильные и вагонные весовые системы динамического взвешивания
Длина линии связи, между

датчиками и блоком АЦП,

не более 10 м

§блоком АЦП и БК,

не более 100 м;

§БК и блоком процессора, не более 10 м

§    датчиками и блоком процессора (моноблоком), не более  10 м

§  датчиками и блоком АЦП, не более 10 м;

§  блоком АЦП и  БК,  не более 100 м

Наибольший предел взвешивания (НПВ), кг

30000, 20000, 15000, 10000, 8000, 6000, 5000, 4000, 3000, 2000, 1500, 1000, 800, 600, 500, 400, 300, 250, 200, 150, 100, 80, 60, 50, 40, 30

Цена поверочного деления (е = d), кг

0.002,  0.005,  0.01,  0.02,  0.05,  0.1,  0.2,  0.5,  1,  2,  5,  10,  20,  50,  100

Наименьший предел взвешивания (НмПВ), кг

20е

Число поверочных делений, n

до 10000

Максимальная нагрузка, кг

НПВ + 9е

Количество тензо-датчиков, шт.

не более 12

не более 4

не более 12

Датчик тензометрический

§   рабочий коэффициент передачи (РКП), мВ/В

0,5…3

§   начальный коэффициент передачи (НКП), мВ/В

не более 0,1 ± 0,02

§   входное сопротивление, Ом

не менее 400 ± 8

§   выходное сопротивление, Ом

не менее 400 ± 8

§   напряжение питания, В

12

Выборка массы тары, не менее

50% от НПВ



цифровые сигналы

аналоговые сигналы

Нелинейность, %

± 0,01

± 0,2

Изменение нулевого сигнала при изменении температуры на каждые 10ºС, %

± 0,01

± 0,1

Изменение чувствительности при изменении температуры на каждые 10ºС, %

± 0,02

± 0,1

Изменение сигнала за 8 часов работы, %

± 0,02

± 0,02

Индикатор ЖКИ, 2 строки х 16 знаков
Клавиатура псевдосенсорная, фольговая
Интерфейс RS-232

Условия эксплуатации:

§    блока АЦП

-35°С…+40°С,  IP65

§    блока процессора

+10°С …+40°С,  IP54

§    блока питания и коммутации

+10°С …+40°С,  IP65

Питание от однофазной сети 220В +10% - 15%, 50±1 Гц, потребляемая мощность не более 50 Вт.
