Индикатор угла
наклона Вертикаль-20Б
|
|
Назначение:
Индикатор угла наклона
«Вертикаль-20Б» предназначен для определения угла наклона при
установке рабочих органов и платформ дорожно-строительных и других
машин в заданное угловое положение.
|
Технические характеристики:
|
Пределы указания угла наклона, угловые градусы |
от
-5 до +5 |
| Диапазон рабочих температур, ºС |
от -50 до +50 |
| Допустимое отклонение предела угла
наклона в диапазоне температур, угловые минуты |
|
| - от - 50 до 0
ºС |
±15 |
| - от 0 до +50 ºС |
±10 |
| Угол установки блока датчиков,
угловые градусы |
|
| - в продольной
плоскости |
от +20 до -20 |
| - в поперечной плоскости
|
от +2 до -2 |
| Номинальное напряжение питания (ток
постоянный), В |
24 |
| Допустимое отклонение напряжения
питания от номинального значения, % |
от -10 до +25 |
| Потребляемая мощность, В, не более |
3,5 |
| Масса, кг, не более |
22,0 |
Устройство и принцип действия:
Углы наклона рабочих органов и платформ дорожно-строительных и
других машин в двух плоскостях преобразуются индикаторами положения маятниковыми
в пропорциональные электрические сигналы, подаваемые поочередно на
микроамперметр, установленный на указательной панели.

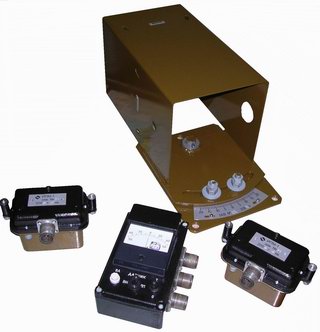

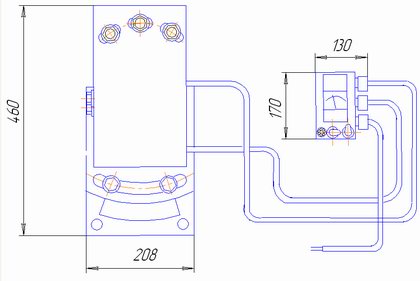

Блок датчиков включает в себя пластину, кронштейн, два датчика, расположенных в
двух взаимно перпендикулярных плоскостях, при этом верхний датчик измеряет угол
в продольной плоскости (вперед-назад), а нижний датчик – в поперечной (влево-вправо).
Пластина предназначена для крепления блока датчиков на рабочий орган (мачту или
штангу). Пластина состоит из собственно пластины, пальца, вокруг которого может
поворачиваться кронштейн со шкалой (шкала с делениями в диапазоне ±20°) и
пазами, позволяющими изменять нулевые положения шкалы относительно стрелки на
кронштейне.
Датчик является устройством, преобразующим его угловое перемещение в
электрический сигнал в виде напряжения постоянного тока, величина которого
пропорциональна углу наклона корпуса датчика относительно гравитационной
вертикали, а знак соответствует направлению углового перемещения.
Конструкция датчика включает в себя:
-
миниатюрный маятниковый датчик линейных ускорений (акселерометр) для
строительных машин (ДЛУСДМ);
-
преобразователь напряжения для электропитания акселерометра и остальных
электронных блоков;
-
электронный фильтр с частотно-независимым групповым временем задержки с
фазовым сдвигом, пропорциональным частоте для обработки выходного
сигнала акселерометра;
-
электронный усилитель-преобразователь, предназначенный для согласования
выходного электрического сигнала акселерометра с указательной панелью;
-
металлический корпус с разъёмом для установки и герметизации указанных
выше элементов.
Электронные блоки индикатора размещены на двух печатных
платах.
Указательная панель является блоком, на крышке которого смонтированы:
микроамперметр, лампа подсветки шкалы, одновременно сигнализирующая о подаче
питания на индикатор, переключатель включения питания, переключатель,
обеспечивающий поочередное подключение к микроамперметру датчиков и
предохранитель. На стенке панели установлены разъёмы для подключения датчиков и
питания. Питание индикатора – от аккумуляторной батареи 24 В, генератора
постоянного тока 24 В или трансформатора 220/24 В. Массу машины в качестве
второго провода использовать не следует.
При включении тумблера питание подаётся на датчики. При левом положении
переключателя к микроамперметру подключается сигнал датчика, расположенного в
продольной плоскости (ВН), при правом положении переключателя подключается
сигнал датчика, находящегося в поперечной плоскости (ЛП).
|
