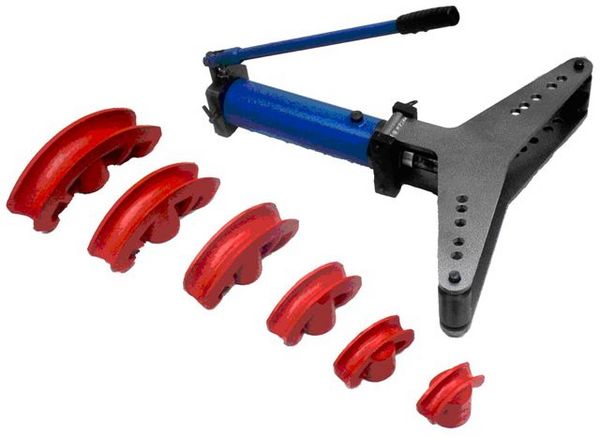

Трубогиб гидравлический ручной ТГ-2
предназначен для холодной гибки стальных водогазопроводных труб,
соответствующих ГОСТ 3262-75 в диапазоне ДУ-15,20,25, 32,40,50 при температуре
воздуха рабочей среды от -10 до +40С. Трубогиб состоит из плунжерного
гидравлического насоса с ручным приводом, совмещенного с гидравлическим
цилиндром, на наконечник которого надевается гибочный сегмент. На резьбе
гидроцилиндра крепится опорная плита, к которой при помощи штырей крепятся
траверсы, в отверстия траверс вставляются упоры. Трубогибы легко приводятся в
рабочее состояние, компактны при транспортировке и просты в эксплуатации.
Поставляется в металлическом ящике с комплектом гибочных сегментов.
Трубогиб ручной гидравлический ТГ-2 предназначен для гибки стальных
водогазопроводных труб в строительстве, жилищно-коммунальном хозяйстве,
теплоэнергетике, нефтехимической отрасли. Трубогиб незаменим при использовании в
тесных помещениях и гибке "по месту".
|
Размеры трубогибных сегментов |
1/2", 3/4", 1",1 1/4", 1 1/2", 2" |
|
Возврат штока |
пружинный |
|
Угол гибки наибольший |
град. |
90 |
|
Масса |
кг |
50,0 |
|
Габаритные размеры ящика |
мм |
580х280х200 |
Характеристики изгибаемых труб:
|
Условный проход ДУ (мм) |
Наружный диаметр (дюйм / мм) |
Радиус гиба (мм) |
|
15 |
1/2 / 21,3 |
65 |
|
20 |
3/4 / 26,8 |
80 |
|
25 |
1 / 33,5 |
100 |
|
32 |
1 1/4 / 42,3 |
130 |
|
40 |
1 1/2 / 48 |
150 |
|
50 |
2 / 60 |
180 |
|
