МППЭ-Т Наборы мер показателя преломления эталонные / Оптико-физические измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МППЭ-Т

Тип:
Наборы мер показателя преломления эталонные

ТУ:


Краткое тех. описание:
Для передачи размера единицы рабочим эталонам 2-го разряда сличением при помощи компаратора (гониометра) и рабочим средствам измерений (гониометрам-спектрометрам) - методом прямых измерений в соответствии с ГОСТ 8.583-2003, для применения в государственных и ведомственных метрологических службах и могут быть использованы для поверки и контроля метрологических характеристик средств измерений показателя преломления прозрачных веществ.

Цена МППЭ-Т:
Уточняйте по телефону или через обратную связь.

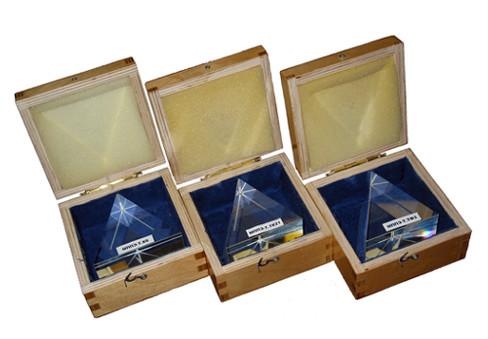

Наборы мер показателя преломления эталонные МППЭ-Т

Наборы мер показателя преломления эталонные МППЭ-Т

Набор мер показателя преломления эталонный МППЭ-Т состоит из трех остроугольных призм, изготовленных из оптического стекла марок К-8, ТК-21, ТФ-3 по ГОСТ 3514-94.

Наборы мер показателя преломления эталонные МППЭ-Т предназначены для передачи размера единицы рабочим эталонам 2-го разряда сличением при помощи компаратора (гониометра) и рабочим средствам измерений (гониометрам-спектрометрам) – методом прямых измерений в соответствии с ГОСТ 8.583-2003. Меры предназначены для применения в государственных и ведомственных метрологических службах и могут быть использованы для поверки и контроля метрологических характеристик средств измерений показателя преломления прозрачных веществ.

Набор мер показателя преломления эталонный МППЭ-Т состоит из трех остроугольных призм, изготовленных из оптического стекла марок К-8, ТК-21, ТФ-3 по ГОСТ 3514-94.

Принцип работы с набором призм состоит в измерении показателя преломления призм на гониометре-компараторе или гониометре-спектрометре методом наименьшего отклонения по ГОСТ 5723-82 и определении разности между номинальным значением показателя преломления призмы и измеренным с последующим введением поправок в показания поверяемого средства измерения. Каждая призма набора упакована в футляр, предохраняющий от механических повреждений.

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку на крышке футляра.

Комплектность

Призма из стекла марки К-8

1 шт

Призма из стекла марки ТК-21

1 шт

Призма из стекла марки ТФ-3

1 шт

Футляр

3 шт

Руководство по эксплуатации

1 шт

Свидетельство о поверке

3 шт





Условия эксплуатации:

температура воздуха

+15 – +25 ˚С

отностительная влажность

65 – 80 %

атмосферное давление

84 – 106 кПа

Технические характеристики



Обозначение призм

Наименование марки стекла

Номинальное значение показателя преломления

МППЭ-Т.К8

К-8 ГОСТ 3514-94

1,515197±0,000004



МППЭ-Т.ТК21

ТК-21 ГОСТ 3514-94

1,655424±0,000004



МППЭ-Т.ТФ3

ТФ-3 ГОСТ 3514-94

1,713586±0,000004





Примечание:

Номинальные значения показателя преломления измерены на длине волны λ,нм

632,8

Пределы допускаемой абсолютной погрешности измерения показателя преломления мер

± 0,000005

Рабочие грани призм набора не должны иметь царапин, налета и выколок



Габаритные размеры футляра, мм, не более

120 х 120 х 70

Масса набора, кг, не более

2

Средний срок службы набора, лет

7
